ВЕНТС ВЦУ 4Е 250х140 - це один з найякісніших відцентрових вентиляторів тип "равлика" у своєму класі! Такі вентилятори використовуються у промислових, комерційних та громадських приміщеннях різного призначення, які мають припливну або припливно-витяжну систему вентиляції. Також можуть використовуватися як комплектуючий елемент до вентиляційних установок та установок кондиціювання повітря. Сталевий корпус із полімерним покриттям забезпечує надійну роботу при зовнішньому монтажі.

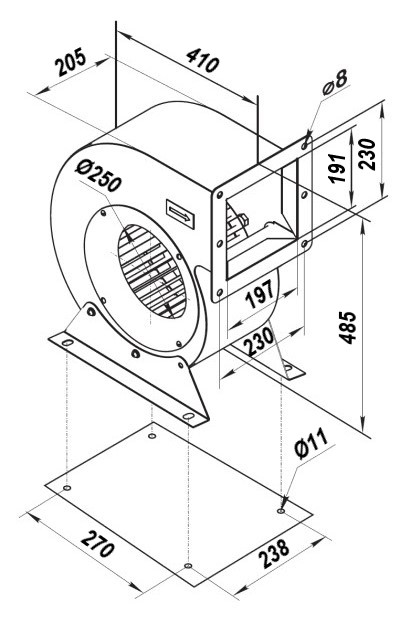

Габаритні розміри VENTS ВЦУ 4Е 250х140
Конструкція вентилятора

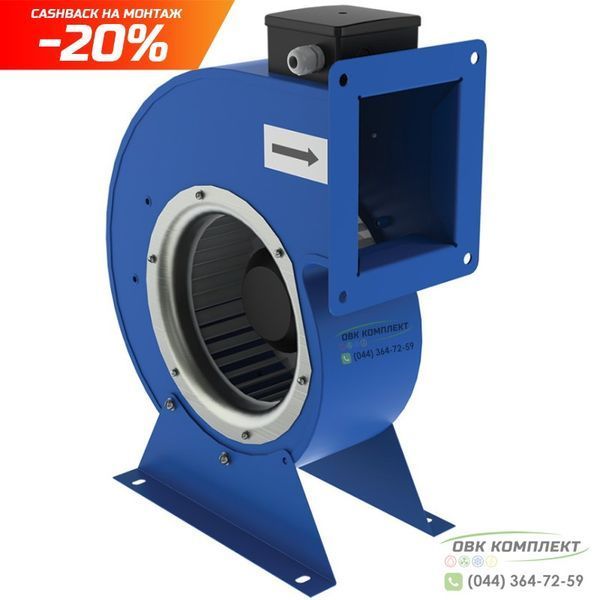

Корпус відцентрового вентилятора ВЕНТС ВЦУ 4Е 250х140 виготовлений із сталі з полімерним покриттям синього кольору, що захищає вентилятор від впливу навколишнього середовища та утворення корозії.
Стандартно вентилятори виробляються з правим напрямком обертання робочого колеса і положенням корпусу 90°. Доступно кілька положень корпусу для приєднання до повітропроводу під будь-яким кутом з кроком 90° і двома варіантами приєднання кріпильних пластин. Це виконується самостійно при монтажі вентилятора шляхом перекручування болтів кріплення вентилятора.
Можливі варіанти положення корпусу вентилятора ВЦУ
(вид з боку припливу повітря)
Двигун вентилятора
При виготовленні вентиляторів ВЕНТС ВЦУ 4Е 250х140 використовуються 4-полюсні однофазні асинхронні двигуни із зовнішнім ротором потужністю 570 Вт. Є вбудоване відцентрове мотор-колесо виробництва BLAUBERG (Німеччина), робоче колесо з оцинкованої сталі з загнутими вперед лопатками. Двигун укомплектований тепловим захистом з автоматичним перезапуском для запобігання виходу з експлуатації вентилятора при екстремальних режимах роботи (великі навантаження або сильний перегрів). Після охолодження до нормальної температури вентилятор знову починає працювати.
Двигуни працюють на підшипниках кочення. Кожна турбіна проходить динамічне балансування, що забезпечує великий термін служби моделі (до 40 000 годин), досягнення точних характеристик, низький рівень вібрацій та шуму. Всі електродвигуни мають клас захисту IP44.
Аеродинамічні характеристики ВЕНТС ВЦУ 4Е 250х140
Регулювання швидкості вентилятора
При необхідності регулювати швидкість обертання вентилятора і тим самим продуктивність (кількість повітря, що переміщується) можна використовувати тиристорний або автотрансформаторний регулятори швидкості. Тиристорний – забезпечить плавне регулювання, а автотрансформаторний – ступінчасте. Для керування одночасно кількома вентиляторами можна використовувати один регулюючий пристрій, за умови, що робочий струм та загальна потужність вентиляторів не перевищуватимуть номінальних параметрів регулятора.
Монтаж
Відцентрові вентилятори ВЕНТС ВЦУ 4Е 250х140 можна монтувати під будь-яким кутом, кріпити можна на підлогу, стіну або стелю. Є можливість встановити вентилятор як у вентиляційних камерах і установках для кондиціювання, так і окремо. У другому випадку – йде монтаж до повітропроводу, як двома патрубками (вихлопним та всмоктувальним), так і одним вихлопним. Вихлопний та всмоктувальний патрубки мають прямокутний та круглий переріз відповідно. Подача живлення здійснюється через зовнішні клеми.
Послідовність монтажу вентилятора
- переконайтеся у відсутності подачі електроживлення на двигун (мал. 1);
- виконайте розмітку для монтажу кронштейна на несучій площині конструкції (рис. 2);
- просвердліть отвори та закріпіть кронштейн за допомогою відповідного кріплення (наприклад, дюбелів); за необхідності використовуйте віброгасні вставки ВВЦр або ВВЦп (опціонально) (рис. 3);
- заземліть вентилятор (мал. 4);
- підключіть повітропроводи до вентилятора. З боку притоку повітря використовуйте фланець ФВЦ-ВЦУ, ФВЦ-ВЦУН (опціонально) (рис. 5) або встановіть захисні ґрати РВЦ-ВЦУ, РВЦ-ВЦУН (рис. 6).
Варіант застосування вентилятора ВЕНТС ВЦУ в автомайстерні
Центробіжні вентилятори ВЕНТС ВЦУ 4Е 250х140 виготовляються в Україні на заводі ВЕНТС (VENTS) найбільшим виробником та експортером вентиляційного обладнання. Якість вентиляторів відповідає європейським та міжнародним стандартам та вимогам щодо енергоефективності, надійності та безпеки, що підтверджується відповідними сертифікатами.
Компанія ОВК КОМПЛЕКТ - офіційний дилер заводу ВЕНТС на території України. Ми реалізуємо продукцію не лише кінцевому споживачеві, а також монтажним та торговим організаціям. У нас найвигідніші умови: оптові ціни, швидка доставка та офіційна гарантія! Також здійснюємо експорт вентиляторів ВЕНТС до Грузії, Молдови та інших країн Європи та СНД. Надаємо всю необхідну документацію для оформлення митної декларації.
Все вентиляційне обладнання ВЕНТС підтримуються у достатній кількості на складах компанії у Києві та Дніпрі. Якщо у Вас є необхідність купити вентилятор ВЕНТС ВЦУ 4Е 250х140 або будь-який інший - телефонуйте нам по телефону ☎️+38 (044) 364-72-59, оформлюйте замовлення на нашому сайті https://ovk.ua або пишіть на електронну пошту info@ovk.ua. Якщо Вам знадобиться консультація – наші фахівці з радістю допоможуть!
