ВЕНТС ВЦУ 2Е 160х62 - це один з найякісніших відцентрових вентиляторів тип "равлика" у своєму класі! Такі вентилятори використовуються у промислових, комерційних та громадських приміщеннях різного призначення, які мають припливну або припливно-витяжну систему вентиляції. Також можуть використовуватися як комплектуючий елемент до вентиляційних установок та установок кондиціювання повітря. Сталевий корпус із полімерним покриттям забезпечує надійну роботу при зовнішньому монтажі.

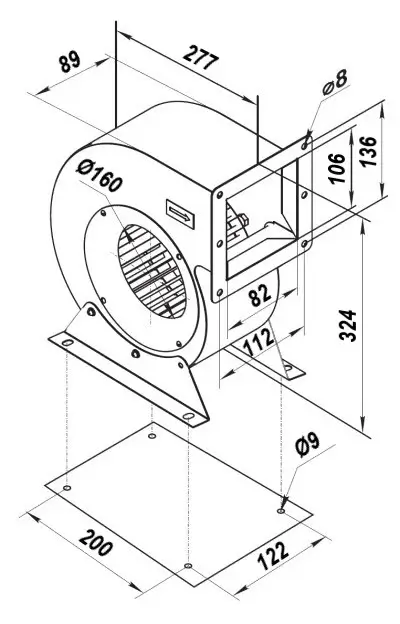

Габаритні розміри VENTS ВЦУ 2Е 160х62
Конструкція вентилятора
Корпус відцентрового вентилятора ВЕНТС ВЦУ 2Е 160х62 виготовлений із сталі з полімерним покриттям синього кольору, який захищає вентилятор від впливу навколишнього середовища та утворення корозії.
Стандартно вентилятори виробляються з правим напрямком обертання робочого колеса і положенням корпусу 90°. Доступно кілька положень корпусу для приєднання до повітропроводу під будь-яким кутом з кроком 90° і двома варіантами приєднання кріпильних пластин. Це виконується самостійно при монтажі вентилятора шляхом перекручування болтів кріплення вентилятора.

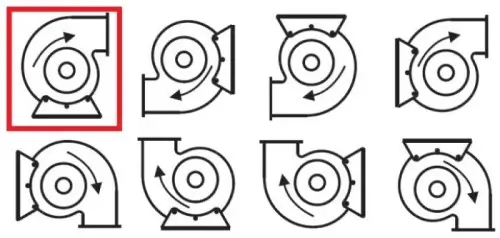

Можливі варіанти положення корпусу вентилятора ВЦУ
(вид з боку припливу повітря)
Двигун вентилятора
При виготовленні вентиляторів ВЕНТС ВЦУ 2Е 160х62 використовуються 2-полюсні однофазні асинхронні двигуни із зовнішнім ротором потужністю 264 Вт. Є вбудоване відцентрове мотор-колесо виробництва BLAUBERG (Німеччина), робоче колесо з оцинкованої сталі з загнутими вперед лопатками. Двигун укомплектований тепловим захистом з автоматичним перезапуском для запобігання виходу з експлуатації вентилятора при екстремальних режимах роботи (великі навантаження або сильний перегрів). Після охолодження до нормальної температури вентилятор знову починає працювати.
Двигуни працюють на підшипниках кочення. Кожна турбіна проходить динамічне балансування, що забезпечує великий термін служби моделі (до 40 000 годин), досягнення точних характеристик, низький рівень вібрацій та шуму. Всі електродвигуни мають клас захисту IP44.

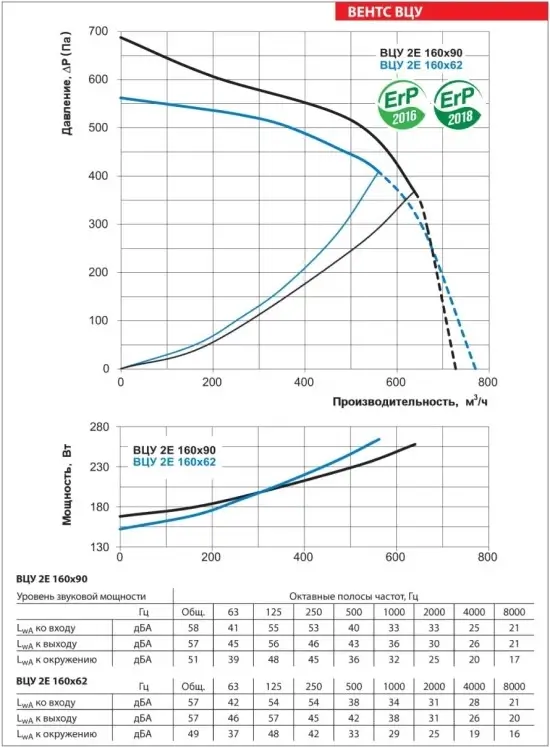

Аеродинамічні характеристики ВЕНТС ВЦУ 2Е 160х62
Регулювання швидкості вентилятора
При необхідності регулювати швидкість обертання вентилятора і тим самим продуктивність (кількість повітря, що переміщується) можна використовувати тиристорний або автотрансформаторний регулятори швидкості. Тиристорний – забезпечить плавне регулювання, а автотрансформаторний – ступінчасте. Для керування одночасно кількома вентиляторами можна використовувати один регулюючий пристрій, за умови, що робочий струм та загальна потужність вентиляторів не перевищуватимуть номінальних параметрів регулятора.

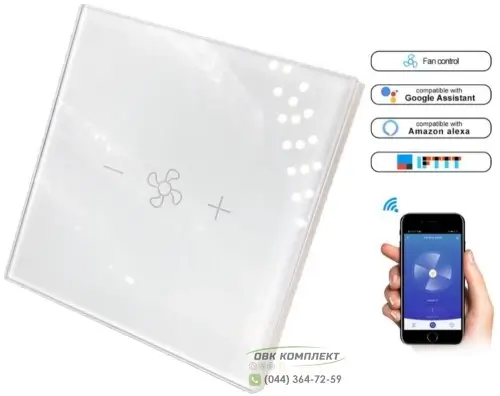

Для управління вентилятором через мобільний телефон через Wi-Fi можна використовувати SMART Wi-Fi Регулятор швидкості вентилятора.
Управління вентилятором відбувається через мобільний додаток "Smart Life" з будь-якого місця, де є інтернет. Є можливість вмикати/вимикати вентилятор, вибирати одну з 5-ти швидкостей, задавати таймер за часом та днями тижня, створення розумних автоматичних сценаріїв, а також взаємодію з іншими пристроями "Розумного Дому".
Монтаж
Відцентрові вентилятори ВЕНТС ВЦУ 2Е 160х62 можна монтувати під будь-яким кутом, кріпити можна на підлогу, стіну або стелю. Є можливість встановити вентилятор як у вентиляційних камерах і установках для кондиціювання, так і окремо. У другому випадку – йде монтаж до повітропроводу, як двома патрубками (вихлопним та всмоктувальним), так і одним вихлопним. Вихлопний та всмоктувальний патрубки мають прямокутний та круглий переріз відповідно. Подача живлення здійснюється через зовнішні клеми.

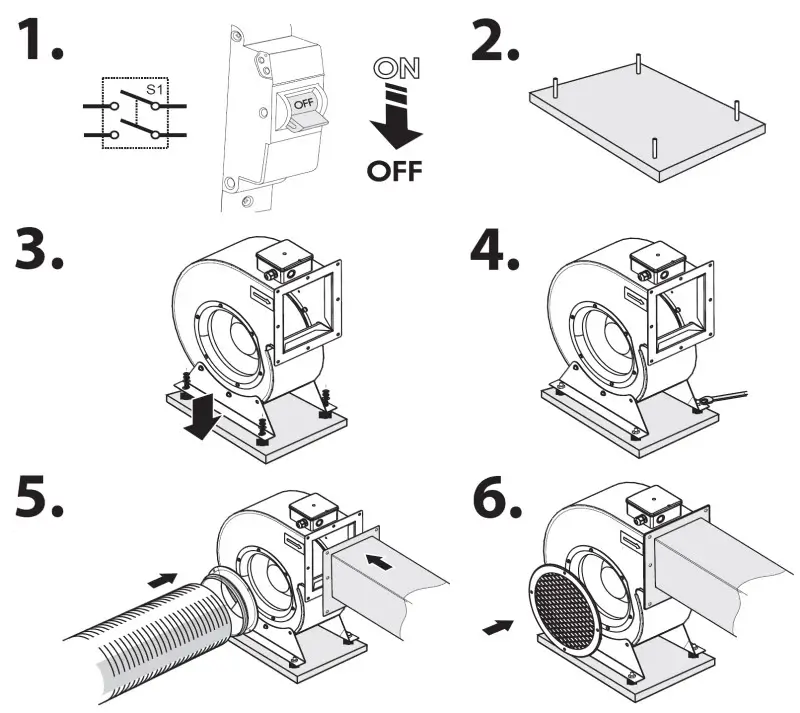

Послідовність монтажу вентилятора
- переконайтеся у відсутності подачі електроживлення на двигун (мал. 1);
- виконайте розмітку для монтажу кронштейна на несучій площині конструкції (рис. 2);
- просвердліть отвори та закріпіть кронштейн за допомогою відповідного кріплення (наприклад, дюбелів), за необхідності використовуйте віброгасні вставки ВВЦр або ВВЦп (опційно) (мал. 3);
- заземліть вентилятор (мал. 4);
- підключіть повітропроводи до вентилятора. З боку притоку повітря використовуйте фланець ФВЦ-ВЦУ, ФВЦ-ВЦУН (опціонально) (рис. 5) або встановіть захисні ґрати РВЦ-ВЦУ, РВЦ-ВЦУН (рис. 6).

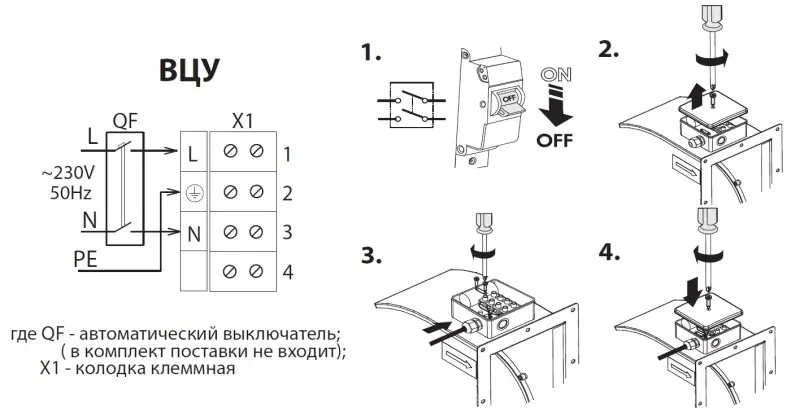

Схема підключення відцентрового вентилятора ВЕНТС ВЦУ 2Е 160х62

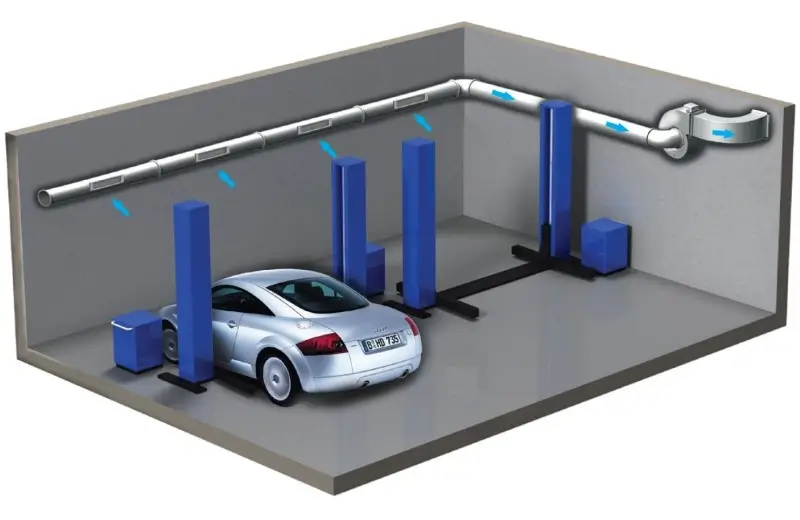

Варіант застосування вентилятора ВЕНТС ВЦУ в автомайстерні
Центробіжні вентилятори ВЕНТС ВЦУ 2Е 160х62 виготовляються в Україні на заводі ВЕНТС (VENTS) найбільшим виробником та експортером вентиляційного обладнання. Якість вентиляторів відповідає європейським та міжнародним стандартам та вимогам щодо енергоефективності, надійності та безпеки, що підтверджується відповідними сертифікатами.
