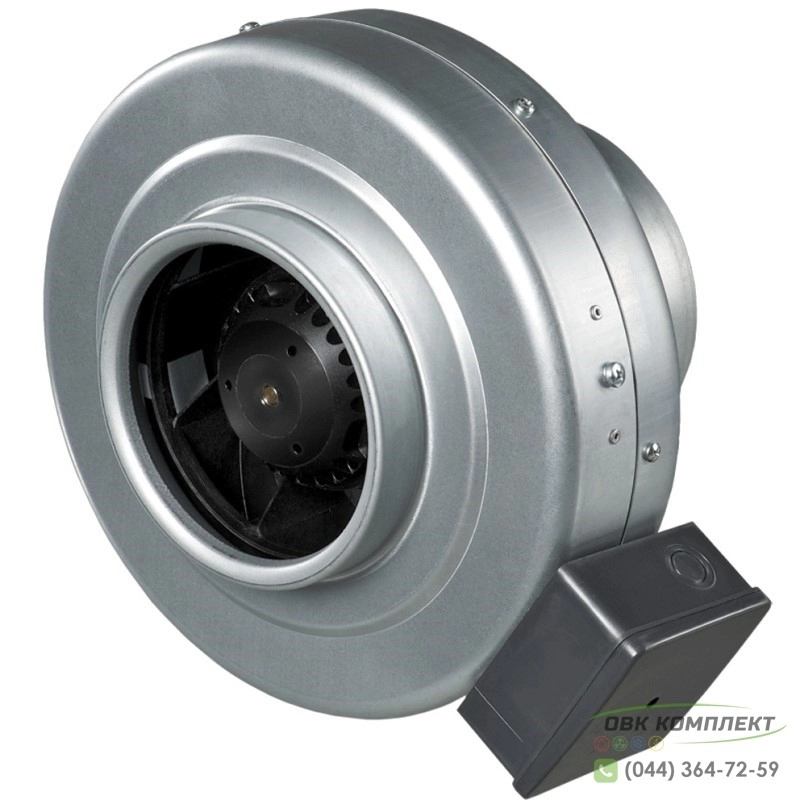

Центробіжний вентилятор ВЕНТС ВКМц 160 для круглих каналів використовується в промислових, комерційних та житлових приміщеннях, що мають припливну або припливно-витяжну систему вентиляції. Дана модель здатна забезпечити високу продуктивність навіть у системах вентиляції з довгими вентиляційними каналами, потужним повітряним потоком і все це при досить низькому рівні шуму. Корпус із оцинкованої сталі забезпечує надійну роботу при зовнішньому монтажі.

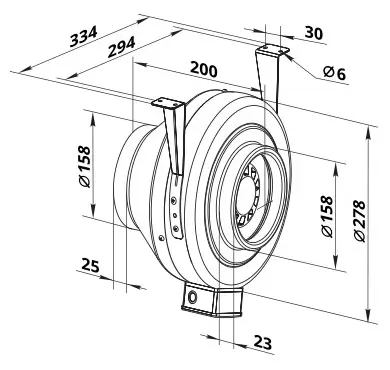

Габаритні розміри вентилятора VENTS ВКМц 160
Конструкція
Корпус вентилятора ВЕНТС ВКМц 160 Виготовлений з оцинкованої сталі підвищеної міцності, яка захищає вентилятор від впливу навколишнього середовища та утворення корозії. Також на корпусі вентилятора встановлена герметична коробка для підключення кабелю живлення 220 В.
Двигун
Вентилятор VENTS ВКМц 160 оснащений потужним однофазним двигуном із зовнішнім ротором. Є вбудоване відцентрове мотор-колесо із загнутими назад лопатками. Двигун укомплектований тепловим захистом з автоматичним перезапуском для запобігання виходу з експлуатації вентилятора при екстремальних режимах роботи (великі навантаження або сильний перегрів). Після охолодження до нормальної температури вентилятор знову починає працювати.
Двигун працює на підшипниках кочення, кожна турбіна проходить динамічне балансування, що забезпечує великий термін служби моделі (до 40 000 годин), досягнення точних характеристик, низький рівень вібрацій та шуму. Рівень захисту двигуна - IP 44.

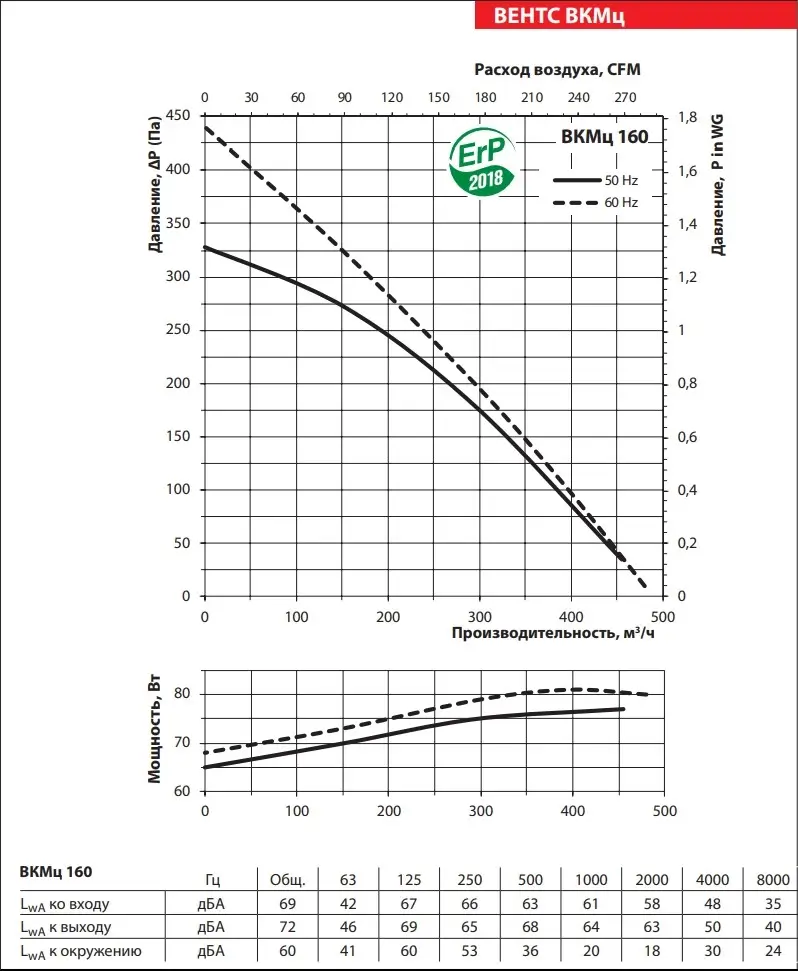

Аеродинамічні характеристики вентилятора ВЕНТС ВКМц 160:
Регулювання швидкості
При необхідності регулювати швидкість обертання вентилятора і тим самим продуктивність (кількість повітря, що переміщується) можна використовувати тиристорний або автотрансформаторний регулятор швидкості. Тиристорний – забезпечить плавне регулювання, а автотрансформаторний – ступінчасте. Для керування одночасно кількома вентиляторами можна використовувати один регулюючий пристрій за умови, що робочий струм і загальна потужність вентиляторів не перевищуватимуть номінальних параметрів регулятора.
Монтаж
Вентилятор VENTS ВКМц 160 встановлюється в круглі димарі діаметром Ø160 мм. Може монтуватись горизонтально, вертикально або під будь-яким кутом щодо осі вентилятора. Кріпити його можна в будь-якій частині вентиляційної системи (на початку, в кінці або в середині). Кріплення відбувається за допомогою кріпильних кронштейнів (входять до комплекту), також теоретично вентилятор може кріпитися лише на металевих повітроводах. Рух повітря повинен збігатися із напрямком стрілки на корпусі вентилятора. Під час встановлення вертикально необхідно встановити козирок з боку патрубка всмоктування (нагнітання). За умов максимальної допустимої вологості та горизонтальної установки необхідно встановлювати повітропровід довжиною не менше 1 метра.
Подача живлення здійснюється завдяки зовнішній клемній коробці. Електричне підключення та встановлення повинні виконуватися згідно з інструкцією та електричною схемою, вказаною на клемній коробці.
Схема підключення вентилятора ВЕНТС ВКМц 160 до мережі
L - фаза; N - нуль; PE - заземлення; QF - зовнішній вимикач.
Технічні характеристики вентилятора VENTS ВКМц 160
| Модель | Частота обертів | Продуктивність | Споживана потужність | Напруга живлення | Ток | Шум |
| ВКМц 100 | 2820 об/хв | 250 м³/год | 72 Вт | 230 В | 0.32 А | 46 Дб |
| ВКМц 125 | 2820 об/хв | 330 м³/год | 78 Вт | 230 В | 0.34 А | 46 Дб |
| ВКМц 150 | 2780 об/хв | 455 м³/год | 64 Вт | 230 В | 0.29 А | 44 Дб |
| ВКМц 160 | 2760 об/хв | 455 м³/год | 78 Вт | 230 В | 0.34 А | 46 Дб |
| ВКМц 200 | 2740 об/хв | 1000 м³/год | 157 Вт | 230 В | 0.69 А | 50 Дб |
| ВКМц 250 | 2765 об/хв | 1070 м³/год | 152 Вт | 230 В | 0.66 А | 52 Дб |
| ВКМц 315 | 2730 об/хв | 1540 м³/год | 185 Вт | 230 В | 0.81 А | 53 Дб |
Приклад монтажу вентилятора ВЕНТС ВКМц 160 у закладах громадського харчування:
Вентилятори ВЕНТС ВКМц 160 виробляються в Україні на заводі ВЕНТС (VENTS) найбільшим виробником та експортером вентиляційного обладнання. Якість вентиляторів відповідає європейським та міжнародним стандартам та вимогам щодо енергоефективності, надійності та безпеки, що підтверджується відповідними сертифікатами.
