ВЕНТС ПА 01 В2 LCD - це одна з найякісніших припливних установок з ⚡ водяним нагрівом ⚡ і відносно низьким споживанням електроенергії в своєму класі! Вентиляційна установка VENTS ПА 01 В2 LCD являє собою комплексний вентиляційний агрегат, який забезпечує фільтрацію, нагрів та подачу свіжого повітря в приміщення. За допомогою водяного 2-рядного нагрівача відбувається нагрів припливного повітря. Керування даною моделлю виконується за допомогою вбудованого блока автоматики та зручного сенсорного пульта керування. Такі припливні установки використовуються в системах вентиляції та кондиціонування житлових, офісних, комерційних та інших громадських приміщеннях.
≡ ВЕНТИЛЯТОРИ
У вентиляційній установці VENTS PA 01 В2 LCD використовується високонапірний безкорпусний радіальний вентилятор з прямим приводом електродвигуна з зовнішнім ротором. Має назад загнуті лопаті.
≡ КОНСТРУКЦІЯ

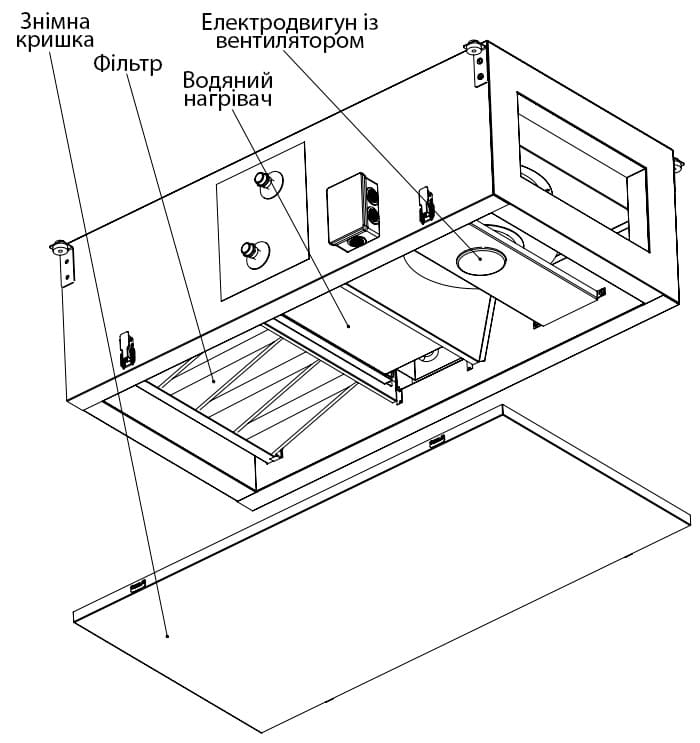

Корпус ВЕНТС ПА 01 В2 LCD виготовлений зі сталі з покриттям з алюмоцинка. Внутрішня частина забезпечена тепло- та звукоізоляцією з мінеральної вати товщиною 50 мм. Для фільтрації припливного повітря вбудований фільтр з рівнем очищення G4 (опціонально - F7). Для обігріву повітря, що надходить в зимовий період та в перехідні сезони використовується водяний 2-рядний нагрівач. Водонагрівачі призначені для використання при максимальному робочому тиску 1,0 МПа (10 бар) та максимальній робочій температурі теплоносія 95 °С.
≡ АВТОМАТИКА Припливної установки ВЕНТС ПА 01 В2 LCD
Завдяки вбудованій системі автоматики, у вас є можливість регулювати продуктивність вентилятора (3 швидкості), налаштовувати температуру припливного повітря та стежити за рівнем забруднення фільтра. Все це налаштування легко виконується через сенсорну панель керування.
Габаритні розміри ВЕНТС ПА 01 В2 LCD
≡ ФУНКЦІЇ УПРАВЛІННЯ ТА ЗАХИСТУ
Припливна установка ВЕНТС ПА 01 В2 LCD має ряд можливостей та функцій, таких як:
- Керування через панель керування, яка дозволяє вмикати/вимикати систему, вибирати одну з трьох швидкостей вентилятора та перемикати режими нагріву чи охолодження (при спільній роботі з канальним охолоджувачем).
- Система підтримує задану температуру подуваного повітря, при цьому керується циркуляційним насосом та регулюючим вентилем змішувального вузла нагрівача. Відстежування аварійного стану насоса здійснюється через вхід з реле тиску теплоносія.
- Передбачений безпечний пуск/зупинка вентиляторів, а також прогрів нагрівача перед запуском. У разі, коли вентилятор не активний, система стежить за температурою зворотного теплоносія.
- Захист від обмерзання нагрівального елемента через дані з датчика температури повітря після нагрівача та датчика температури зворотного теплоносія.
- Управління компресорно-конденсаторним блоком (ККБ) охолоджувача повітря пов'язане з даними про температуру в приміщенні. Ця функція доступна, якщо додатково встановлений канальний охолоджувач повітря.
- Система також контролює забруднення фільтра за допомогою датчика перепаду тиску.
- Управління зовнішніми повітряними заслінками з сервоприводами, обладнаними зворотніми пружинами.
- У разі команди з щита пожежної сигналізації передбачено автоматичну зупинку всієї системи.

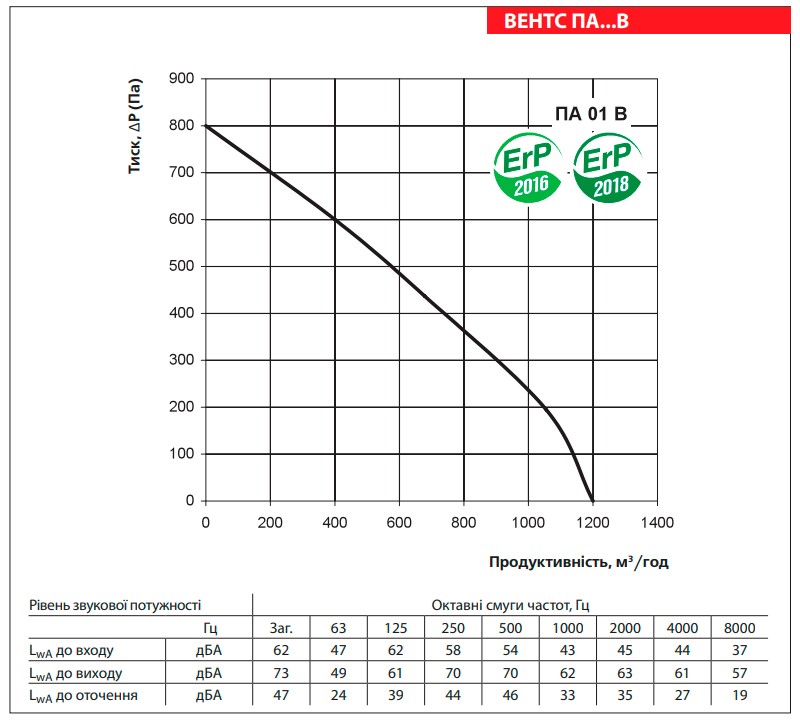

Аеродинамічні характеристики ВЕНТС ПА 01 В2 LCD

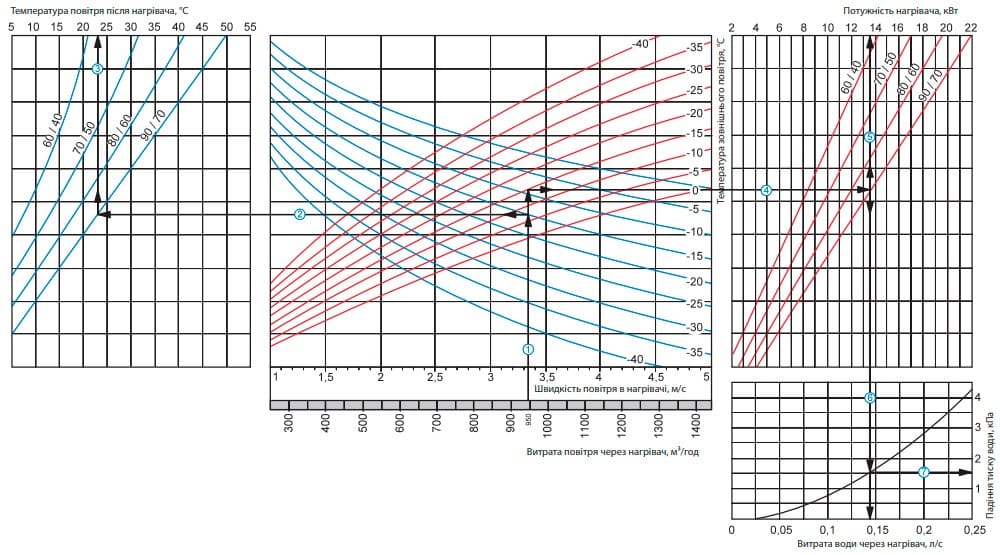

Параметри водяного нагрівача установки ВЕНТС ПА 01 В2 LCD
Приклад розрахунку параметрів водяного нагрівача:
При витраті повітря 950 м³/год, швидкість в розрізі нагрівача буде складати 3,35 м/с 1.
Щоб знайти температуру, до якої можливий нагрів повітря, необхідно від точки перетину витрати повітря 1 з лінією розрахункової зимової температури (синя лінія, наприклад, -15 °С) провести вліво лінію 2 до перетину з температурним перепадом води (наприклад, 90/70) і підняти перпендикулярно до осі температури повітря після нагрівача (23 °С) 3.
Для визначення потужності нагрівача необхідно від точки перетину витрати повітря 1 з лінією розрахункової зимової температури (червона лінія, наприклад, -15 °С) провести вправо лінію 4 до перетину з температурним перепадом води (наприклад, 90/70) і підняти перпендикулярно до осі потужності нагрівача (13,5 кВт) 5.
Для визначення необхідної витрати води через нагрівач необхідно опустити перпендикуляр 6 на вісь витрати води через нагрівач (0,14 л/сек.).
Для визначення падіння тиску води в нагрівачі необхідно знайти точку перетину лінії 6 з графіком втрати тиску і провести перпендикулярно 7 вправо на вісь падіння тиску води (1,5 кПа).
≡ МОНТАЖ

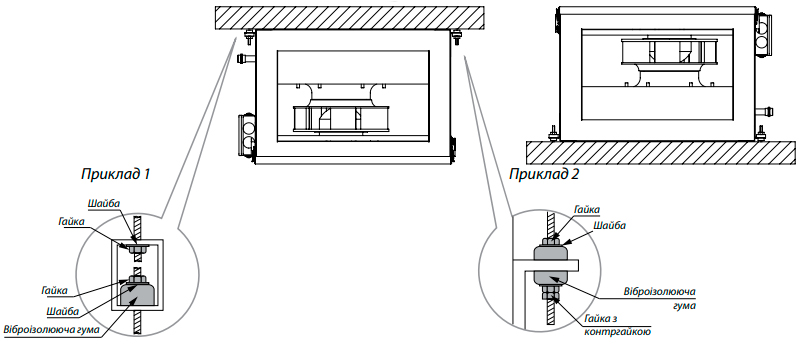

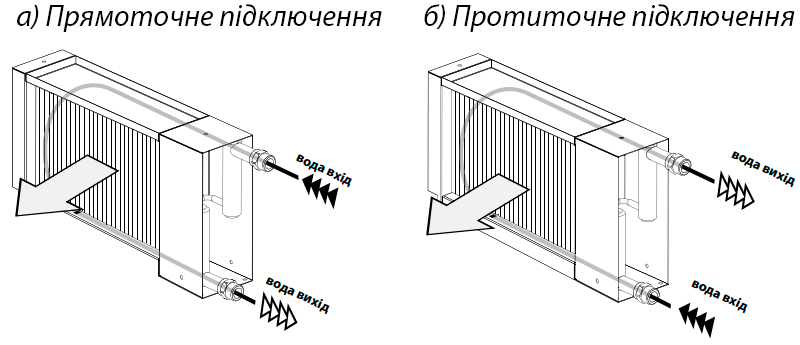

Припливну установку можна встановити на підлогу, підвісити до стелі, використовуючи монтажний кут із вібровставку, або закріпити на стіні за допомогою кронштейнів. Конструкція цих агрегатів також надає можливість на етапі установки змінювати напрямок виведення патрубків водяного нагрівача ліворуч або праворуч (спочатку патрубки орієнтовані праворуч за ходом потоку повітря).
Допускається встановлювати пристрій в будь-якому положенні, за винятком вертикального, при якому напрямок потоку повітря буде спрямований вниз (при цьому ТЕНи повинні розташовуватися не під вентилятором). Важливо забезпечити доступ до пристрою для обслуговування та очищення фільтра!
Схема підключення припливної установки ВЕНТС ПА 01 В2 LCD до мережі
PE - заземлення; L1 , L2, L3 - фаза; X1 – клемна колодка; QF – зовнішній автоматичний вимикач (не входить до комплекту), TB1, TB2 - контакти термозахисту двигуна.
Припливні установки ВЕНТС ПА 01 В2 LCD виробляються в Україні на заводі ВЕНТС (VENTS) - найбільший виробник та експортер вентиляційного обладнання. Якість вентиляторів та вентиляційних установок з рекуперацією відповідає європейським і міжнародним стандартам та вимогам щодо енергоефективності, надійності та безпеки, що підтверджується відповідними сертифікатами.
Компанія ОВК КОМПЛЕКТ - офіційний дилер заводу ВЕНТС на території України. Ми реалізовуємо продукцію не тільки кінцевому споживачеві, а також монтажним та торговим організаціям. У нас найвигідніші умови: оптові ціни, швидка доставка та офіційна гарантія! Також здійснюємо експорт вентиляторів та вентиляційних установок ВЕНТС в Грузію, Молдову та інші країни Європи та СНД. Надаємо всю необхідну документацію для оформлення митної декларації.
Все вентиляційне обладнання ВЕНТС підтримується в достатній кількості на складах компанії в Києві та Дніпрі. Якщо у вас є потреба придбати вентиляційний агрегат ВЕНТС ПА 01 В2 LCD або будь-яку іншу припливну установку - дзвоніть нам за телефоном ☎️+38 (044) 364-72-59, оформляйте замовлення на нашому сайті https://ovk.ua або пишіть на електронну пошту [email protected]. Якщо вам знадобиться консультація - наші спеціалісти з радістю допоможуть!
