Осьовий вентилятор ВЕНТС ОВК 4Д 250 застосовується в припливних та витяжних системах вентиляції в комерційних, офісних та інших громадських, промислових приміщеннях, де потрібна висока продуктивність при відносно низькому опорі системи. Обладнаний 4-полюсним трифазним двигуном на шарикопідшипниках, які гарантують тривалий термін роботи вентилятора. Можливе використання у холодильній техніці для охолодження компресорно-конденсаторних блоків. Передбачена можливість встановлення серій на зовнішні стіни.
Габаритні розміри вентилятора VENTS ОВК 4Д 250
Конструкція

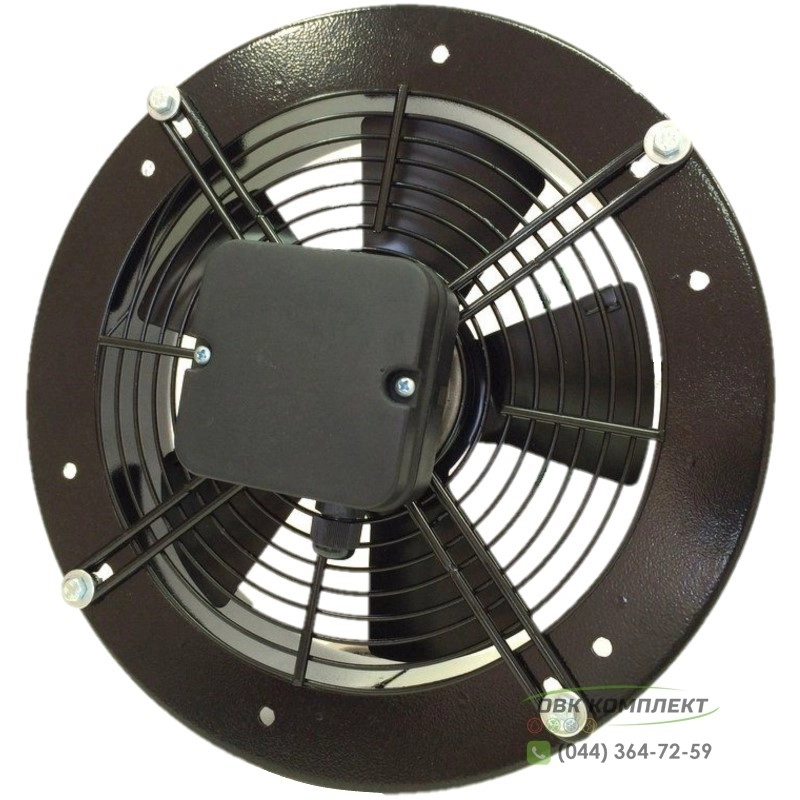

Корпус і крильчатка вентилятора виготовлені зі сталі з полімерним покриттям чорного кольору, що гарантує надійний захист від корозії як мінімум на 10 років. Корпус вентилятора має круглу приєднувальну пластину з отворами для кріплення вентилятора на стіну. Крильчатка вентилятора має 5 лопат, які захищені з боку припливу повітря решіткою від попадання великих частинок та предметів.
Двигун
Осьовий вентилятор ВЕНТС ОВК 4Д 250 оснащений потужним 4-х полюсним трьохфазним електродвигуном із зовнішнім ротором. Двигун виробництва BLAUBERG (Німеччина) укомплектований тепловим захистом з автоматичним перезапуском для запобігання виходу з експлуатації вентилятора при екстремальних режимах роботи (великі навантаження або сильний перегрів). Після охолодження до нормальної температури вентилятор знову починає працювати.
Двигун працюють на підшипниках кочення, які продовжують термін експлуатації вентилятора (до 40 000 годин). Кожна крильчатка проходить балансування, що забезпечує досягнення точних характеристик, низький рівень вібрацій та шуму.
Аеродинамічні характеристики вентилятора VENTS ОВК 4Д 250
В ідеальних умовах, коли ніщо не перешкоджає руху повітряного потоку, осьовий вентилятор матиме максимальну продуктивність – 850 м³/год..
На безпосередній тиск впливають об'єкти аеродинамічного опору (захисні решітки, жалюзі, фільтри, протяжність, форма і розмір повітряних каналів та ін.). Тому, з діаграми відразу можна зрозуміти – що нижчий тиск (менше джерел аеродинамічного опору), то вища продуктивність вентилятора.
Регулювання швидкості вентилятора
Для якісного регулювання швидкості трьохфазного двигуна вентилятора ВЕНТС ОВК 4Д 250 використовуються частотні перетворювачі. Вони забезпечать плавне регулювання швидкостей. До одного регулюючого пристрою можуть підключатися відразу декілька вентиляторів, за умови, що загальна потужність і робочий струм не перевищуватиме номінальних параметрів частотника.
Монтаж
Вентилятор ВЕНТС ОВК 4Д 250 монтується переважно на поверхню стіни за допомогою круглої пластини. Призначений для монтажу в круглий отвір діаметром 260 мм. Кріпиться через отвори в монтажній пластині за допомогою болтів, анкерів або шурупів.
Схема підключення вентилятора VENTS ОВК 4Д 250
L - фаза; N - нуль; QF - автоматичний вимикач; PE - заземлення; X1 - вхідна клема; клеми TW1, TW2 є висновками нормально закритого контакту термозахисту двигуна.
Технічні характеристики осьового вентилятора ВЕНТС ОВК 4Д 250
| Модель | Частота обертів | Продуктивність | Споживана потужність | Напруга живлення | Ток | Шум |
| ОВК 4Д 250 | 1400 об/хв | 850 м³/год | 60 Вт | 380 В | 0.17 А | 38 Дб |
| ОВК 4Д 300 | 1380 об/хв | 1310 м³/год | 75 Вт | 380 В | 0.22 А | 45 Дб |
| ОВК 4Д 350 | 1419 об/хв | 2350 м³/год | 140 Вт | 380 В | 0.38 А | 46 Дб |
| ОВК 4Д 400 | 1380 об/хв | 3740 м³/год | 180 Вт | 380 В | 0.47 А | 54 Дб |
| ОВК 4Д 450 | 1360 об/хв | 5280 м³/год | 250 Вт | 380 В | 0.6 А | 56 Дб |
| ОВК 4Д 500 | 1300 об/хв | 6570 м³/год | 450 Вт | 380 В | 0.9 А | 60 Дб |
| ОВК 4Д 550 | 1350 об/хв | 9700 м³/год | 750 Вт | 380 В | 1.5 А | 64 Дб |
| ОВК 4Д 630 | 1320 об/хв | 12200 м³/год | 800 Вт | 380 В | 1.6 А | 69 Дб |
Приклад установки осьового вентилятора VENTS ОВК 4Д 250 в бойлерній
Вентилятори ВЕНТС ОВК 4Д 250 виготовляються в Україні на заводі ВЕНТС (VENTS) найбільшим виробником та експортером вентиляційного обладнання. Якість вентиляторів відповідає європейським та міжнародним стандартам та вимогам щодо енергоефективності, надійності та безпеки, що підтверджується відповідними сертифікатами.
