Осьовий вентилятор ВЕНТС ОВК 2Д 300 застосовується у припливних та витяжних системах вентиляції в комерційних, офісних та інших громадських, промислових приміщеннях, де потрібна висока продуктивність за відносно низького опору системи. Обладнаний 2-полюсним трифазним двигуном на шарикопідшипниках, які гарантують тривалий термін роботи вентилятора. Можливе використання у холодильній техніці для охолодження компресорно-конденсаторних блоків. Передбачена можливість встановлення серій на зовнішні стіни.
Габаритні розміри вентилятора VENTS ОВК 2Д 300
Конструкція

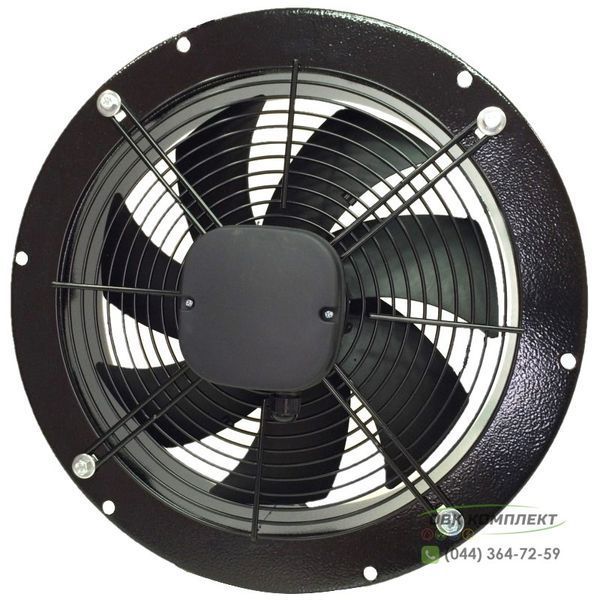

Корпус і крильчатка вентилятора виготовлені зі сталі з полімерним покриттям чорного кольору, що гарантує надійний захист від корозії як мінімум на 10 років. Корпус вентилятора має круглу пластину, що приєднує, з отворами для кріплення вентилятора на стіну. Крильчатка вентилятора має 5 лопат, які захищені з боку припливу повітря решіткою від попадання великих частинок та предметів.
Двигун
Осьовий вентилятор ВЕНТС ОВК 2Д 300 оснащений потужним 2-х полюсним трьохфазним електродвигуном із зовнішнім ротором. Двигун виробництва BLAUBERG (Німеччина) укомплектований тепловим захистом з автоматичним перезапуском для запобігання виходу з експлуатації вентилятора при екстремальних режимах роботи (великі навантаження або сильний перегрів). Після охолодження до нормальної температури вентилятор знову починає працювати.
Двигун працюють на підшипниках кочення, які продовжують термін експлуатації вентилятора (до 40 000 годин). Кожна крильчатка проходить балансування, що забезпечує досягнення точних характеристик, низький рівень вібрацій та шуму.
Аеродинамічні характеристики вентилятора VENTS ОВК 2Д 300
В ідеальних умовах, коли ніщо не перешкоджає руху повітряного потоку, осьовий вентилятор матиме максимальну продуктивність – 2310 м³/год..
На безпосередній тиск впливають об'єкти аеродинамічного опору (захисні решітки, жалюзі, фільтри, протяжність, форма і розмір повітряних каналів та ін.). Тому, з діаграми відразу можна зрозуміти – що нижчий тиск (менше джерел аеродинамічного опору), то вища продуктивність вентилятора.
Регулювання швидкості вентилятора
Для якісного регулювання швидкості трьохфазного двигуна вентилятора ВЕНТС ОВК 2Д 300 використовуються частотні перетворювачі. Вони забезпечать плавне регулювання швидкостей. До одного регулюючого пристрою можуть підключатися відразу декілька вентиляторів, за умови, що загальна потужність і робочий струм не перевищуватиме номінальних параметрів частотника.
Монтаж
Вентилятор ВЕНТС ОВК 2Д 300 монтується переважно на поверхню стіни за допомогою круглої приєднувальної пластини: може встановлюватися як вертикально, так і горизонтально. Призначений для монтажу в круглий отвір діаметром 317 мм. Кріпиться через отвори в монтажній пластині за допомогою болтів, анкерів або шурупів.
Схема підключення вентилятора VENTS ОВК 2Д 300
L - фаза; N - нуль; QF - автоматичний вимикач; PE - заземлення; X1 - вхідна клема; клеми TW1, TW2 є висновками нормально закритого контакту термозахисту двигуна.
Технічні характеристики осьового вентилятора ВЕНТС ОВК 2Д 300
| Модель | ОВК 2Д 300 | ОВК 2Д 250 |
| Частота обертів | 2350 об/хв | 2600 об/хв |
| Продуктивність | 2310 м³/год | 1060 м³/год |
| Споживана потужність | 145 Вт | 80 Вт |
| Ток | 0.25 А | 0.22 А |
| Напруга живлення | 380 В | 380 В |
| Рівень шуму | 52 Дб | 51 Дб |
Приклад установки осьового вентилятора VENTS ОВК 2Д 300 в бойлерній
Вентилятори ВЕНТС ОВК 2Д 300 виготовляються в Україні на заводі ВЕНТС (VENTS) найбільшим виробником та експортером вентиляційного обладнання. Якість вентиляторів відповідає європейським та міжнародним стандартам та вимогам щодо енергоефективності, надійності та безпеки, що підтверджується відповідними сертифікатами.
