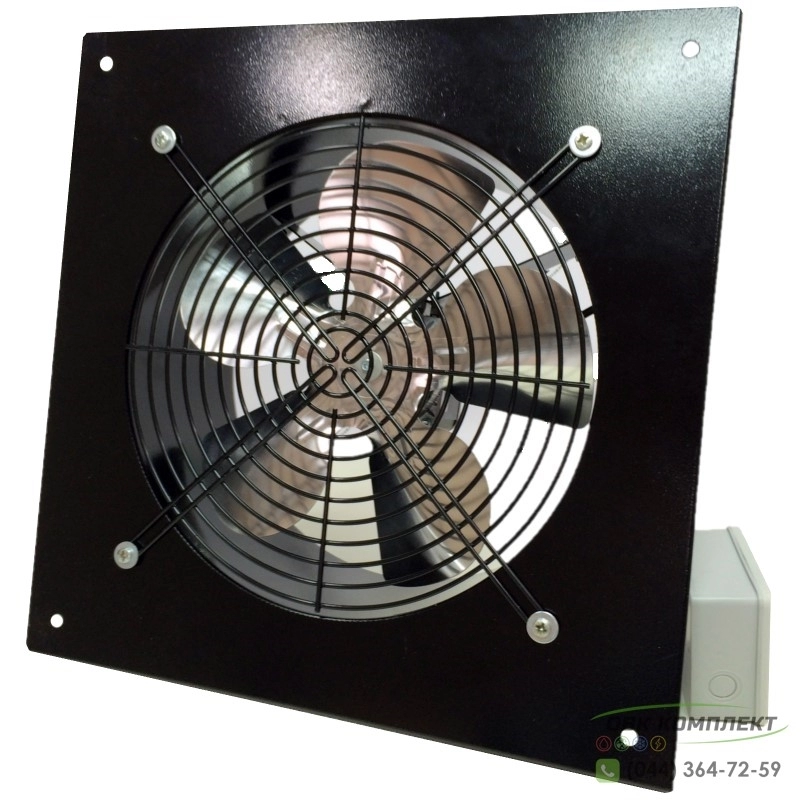

Осьовий вентилятор ВЕНТС ОВ1 250 застосовується в припливних та витяжних системах вентиляції в комерційних, офісних та інших громадських, промислових приміщеннях, де потрібна висока продуктивність за відносно низького опору системи. Крім того, може застосовуватись для прямого виведення відпрацьованого повітря. Обладнаний 4-полюсним однофазним двигуном на підшипниках ковзання, які гарантують тривалий термін роботи вентилятора. Передбачена можливість встановлення серій на зовнішні стіни.
Габаритні розміри вентилятора VENTS ОВ1 250
Конструкція
Корпус вентилятора виготовлений із сталі з полімерним покриттям чорного кольору, що гарантує надійний захист від утворення корозії як мінімум на 10 років. Корпус вентилятора має приєднувальну квадратну пластину з отворами для кріплення вентилятора на стіну. Крильчатка вентилятора виконана з алюмінію і має 5 лопат, які захищені з боку притоку повітря решіткою від попадання великих частинок та предметів. Клемна коробка має кабель для дистанційного підключення.
Двигун
Осьовий вентилятор ВЕНТС ОВ1 250 оснащений потужним 4-х полюсним однофазним електродвигуном із зовнішнім ротором. Двигун укомплектований тепловим захистом з автоматичним перезапуском для запобігання виходу з експлуатації вентилятора при екстремальних режимах роботи (великі навантаження або сильний перегрів). Після охолодження до нормальної температури вентилятор знову починає працювати.
Двигун працює на підшипниках ковзання. Кожна крильчатка проходить балансування, що забезпечує досягнення точних характеристик, низький рівень вібрацій та шуму.
Аеродинамічні характеристики вентилятора VENTS ОВ1 250
В ідеальних умовах, коли ніщо не перешкоджає руху повітряного потоку, осьовий вентилятор матиме максимальну продуктивність – 1070 м³/год..
На безпосередній тиск впливають об'єкти аеродинамічного опору (захисні решітки, жалюзі, фільтри, протяжність, форма і розмір повітряних каналів та ін.). Тому, з діаграми відразу можна зрозуміти – що нижчий тиск (менше джерел аеродинамічного опору), то вища продуктивність вентилятора.
Регулювання швидкості вентилятора
При необхідності регулювати швидкість обертання вентилятора, і тим самим продуктивність (кількість повітря, що переміщується) можна використовувати тиристорний або автотрансформаторний регулятор швидкості. Тиристорний – забезпечить плавне регулювання, а автотрансформаторний – ступінчасте. Для керування одночасно кількома вентиляторами можна використовувати один регулюючий пристрій, за умови, що робочий струм та загальна потужність вентиляторів не перевищуватимуть номінальних параметрів регулятора.
Монтаж
Вентилятор ВЕНТС ОВ1 250 монтується переважно на поверхню стіни за допомогою приєднувальної квадратної пластини: може встановлюватися як вертикально, так і горизонтально. Призначений для монтажу в круглий отвір діаметром 262 мм. Кріпиться через отвори в монтажній пластині за допомогою болтів, анкерів або шурупів.
Схема підключення вентилятора VENTS ОВ1 250
L - фаза; N - нуль; QF - автоматичний вимикач; PE - заземлення; X1 - вхідна клема.
Технічні характеристики осьового вентилятора ВЕНТС ОВ1 250
| Модель | ОВ1 250 | ОВ1 150 | ОВ1 200 | ОВ1 315 |
| Частота обертів | 1300 об/хв | 1300 об/хв | 1300 об/хв | 1300 об/хв |
| Продуктивність | 1070 м³/год | 200 м³/год | 405 м³/год | 1700 м³/год |
| Споживана потужність | 68 Вт | 36 Вт | 43 Вт | 110 Вт |
| Ток | 0.48 А | 0.26 А | 0.28 А | 0.75 А |
| Напруга живлення | 230 В | 230 В | 230 В | 230 В |
| Рівень шуму | 37 Дб | 33 Дб | 33 Дб | 42 Дб |
Приклад установки осьового вентилятора VENTS ОВ1 250 на кухні
Вентилятори ВЕНТС ОВ1 250 виготовляються в Україні на заводі ВЕНТС (VENTS) найбільшим виробником та експортером вентиляційного обладнання. Якість вентиляторів відповідає європейським та міжнародним стандартам та вимогам щодо енергоефективності, надійності та безпеки, що підтверджується відповідними сертифікатами.
