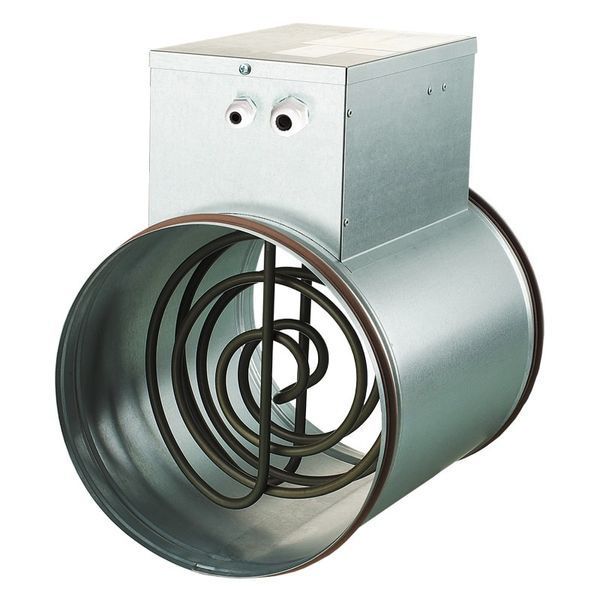

Електричний нагрівач ВЕНТС НК 160-3,6-3 використовується для забезпечення комфортної температури повітря в різних приміщеннях, включаючи системи опалення, вентиляції та кондиціювання. Основна функція нагрівача полягає в нагріванні припливного повітря, яке поступає до системи вентиляції. Використовується для каналів з круглим перерізом. Крім того, дана модель обладнана вбудованим захистом від перегріву!
Габаритні розміри електричного нагрівача ВЕНТС НК 160-3,6-3:
Конструкція
Корпус та комутаційна коробка ВЕНТС НК 160-3,6-3 виготовлені з оцинкованої сталі, а нагрівальні елементи, зокрема, виготовлені з нержавіючої сталі. Нагрівачі оснащені гумовими ущільнювачами для надійного з'єднання з повітропроводами. Більшу потужність можна отримати, якщо установити кілька нагрівачів послідовно, один за одним. Усі нагрівачі, які мають три фази, з'єднані між собою за схемою "зірка". Дані електронагрівачі обладнані двома типами захисту від перегріву:
- 1 - при досягненні нагріву до 50 °С, автоматично відбувається повне відключення системи з наступним перезапуском механізму.
- 2 - у випадку виникнення форс-мажорних або аварійних ситуацій, коли електричний нагрівач досягає 90 °C або вище, можливе ручне зупинення механізму.
Аеродинамічні характеристики електричного нагрівача ВЕНТС НК 160-3,6-3:
Монтаж
Конструкція нагрівача дає змогу його установити на круглих повітропроводах за допомогою хомутів. Напрямок руху повітря повинен співпадати з напрямком стрілки на калорифері. Ці нагрівачі можна встановлювати у різних положеннях, крім положення електрощитом догори, оскільки є ризик протікання конденсату та замикання електропроводки.
Краще усього встановлювати нагрівач так, щоб потік повітря рівномірно розподілявся по всьому перерізу. Перед нагрівачем слід встановити повітряний фільтр, який буде захищати нагрівальні елементи від забруднення. Рекомендується забезпечити відстань не менше двох з'єднувальних діаметрів між нагрівачем та іншими елементами системи.
Мінімальна швидкість потоку повітря, для якої розрахований нагрівач ВЕНТС НК 160-3,6-3, становить 1,5 м/с, максимальна робоча температура виходящого повітря - 40 °С. У разі використання регулятора обертів вентилятора, слід забезпечити мінімальний витратний потік повітря через нагрівач. Забороняється подавати живлення на нагрівач, коли вентилятор вимкнено.
Для коректної роботи пристрою рекомендується використовувати систему автоматики, яка забезпечує комплексне управління та захист: автоматичне регулювання потужності та температури нагріву повітря; контроль стану фільтра за допомогою датчика диференціального тиску; блокування живлення на нагрівач у разі зупинки приточного вентилятора, зниження швидкості потоку повітря та в разі спрацювання вбудованих термостатів для захисту від перегріву. Крім того, система забезпечує відключення системи вентиляції з продуванням нагрівальних елементів. Усі ці заходи гарантують ефективність та безпеку роботи нагрівачів.
Схема підключення електричного нагрівача ВЕНТС НК 160-3,6-3
PE - заземлення; L1, L2, L3 - фази; N - нейтраль; S1, S2 - термовимикачі; E1, E2, E3 - ТЕНи; X1 - клемна колодка; X2 - зажим заземлення.
Електричні нагрівачі ВЕНТС НК 160-3,6-3 виробляються в Україні на заводі ВЕНТС (VENTS) - найбільшим виробником та експортером вентиляційного обладнання. Якість вентиляторів відповідає європейським та міжнародним стандартам та вимогам енергоефективності, надійності та безпеки, що підтверджується відповідними сертифікатами.
