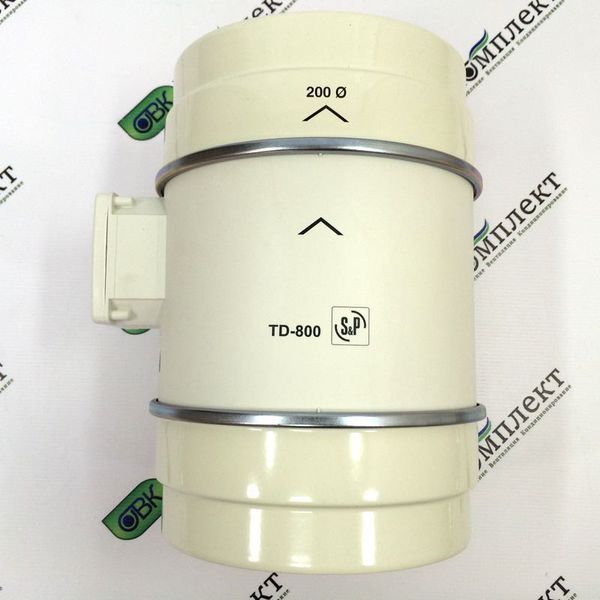

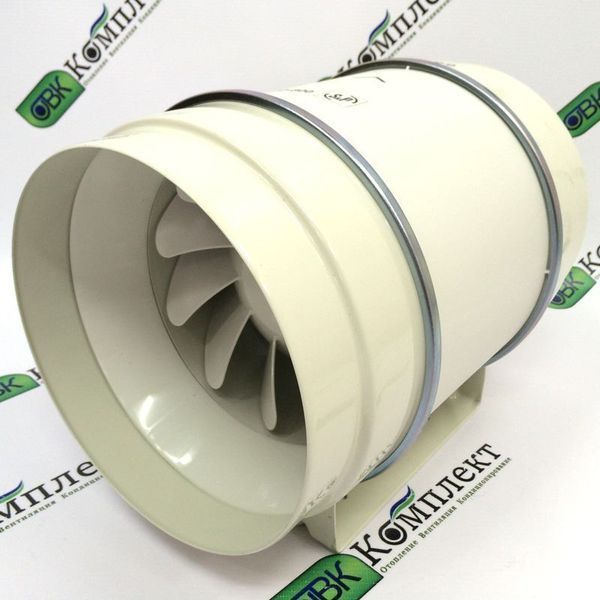

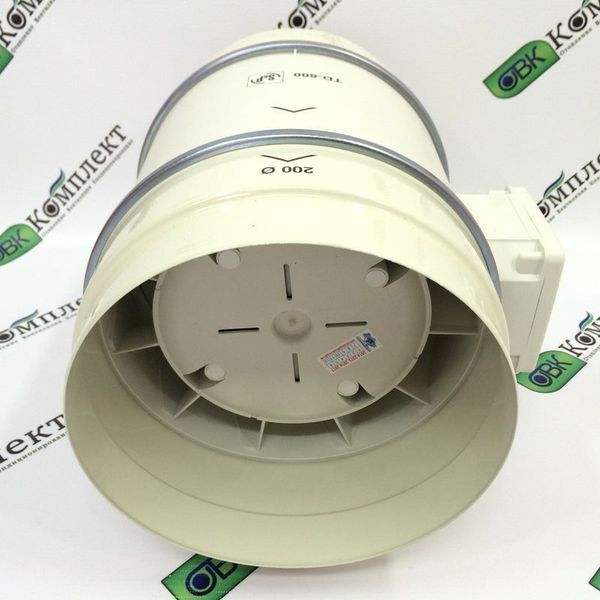

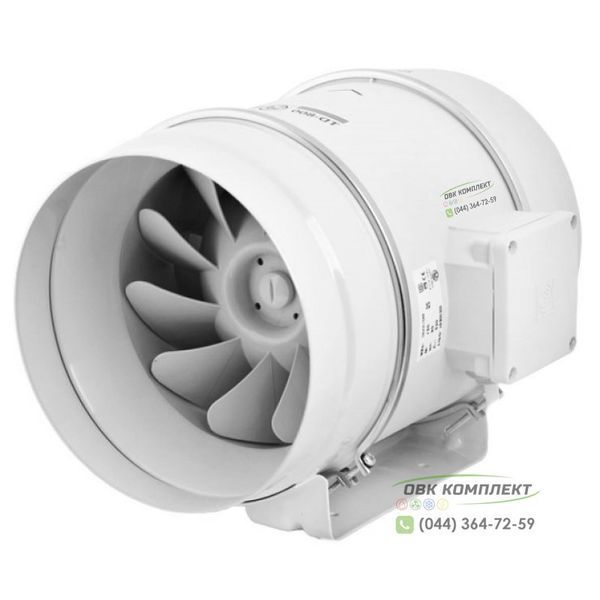

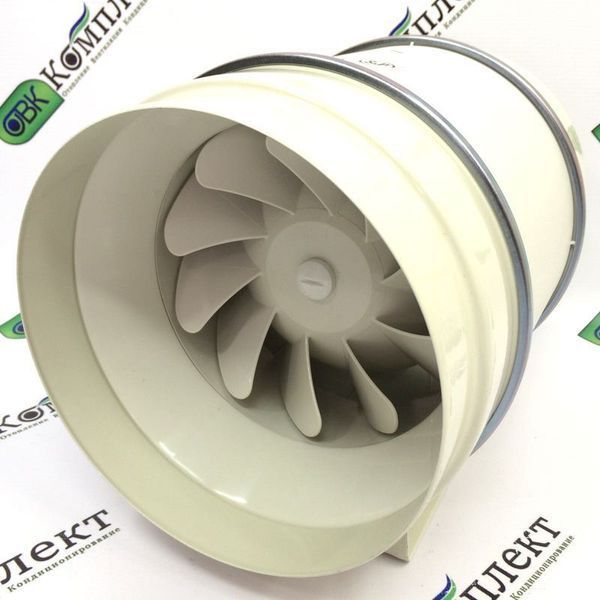

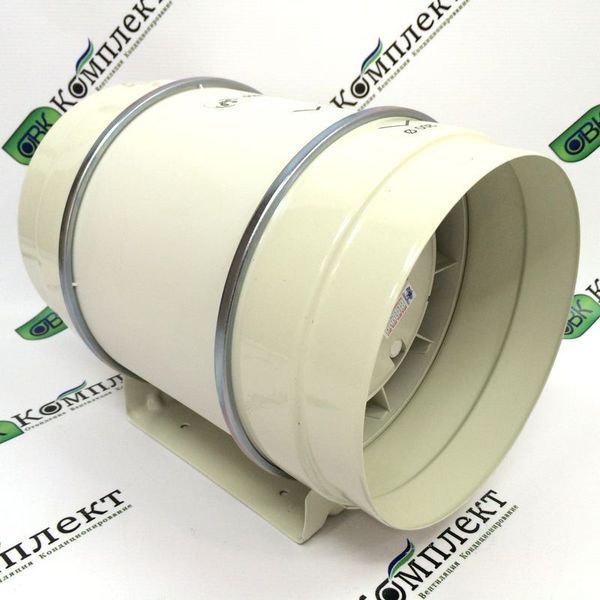

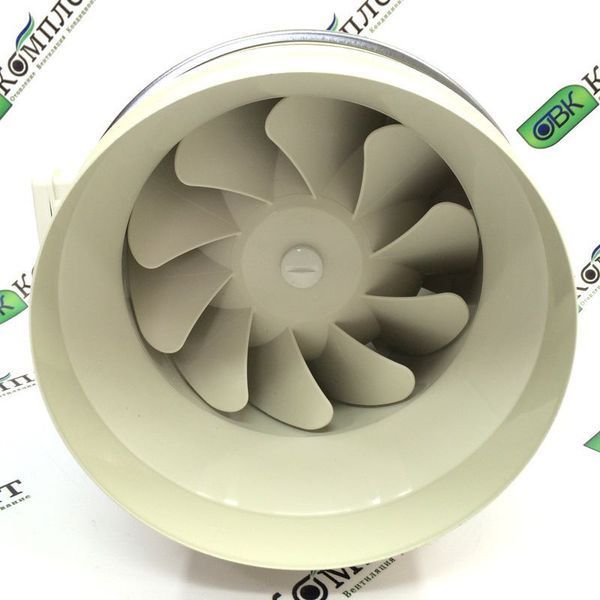

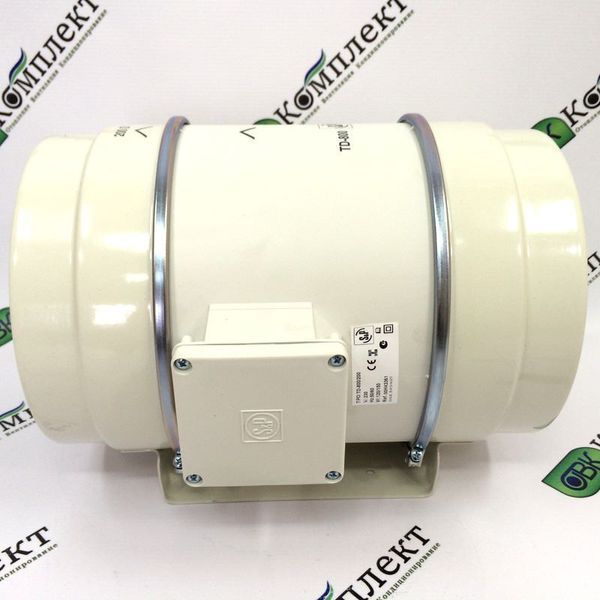

Вентилятор Soler&Palau TD-800/200 використовується в системах приточно-витяжної вентиляції. Цей вентилятор ідеально підходить для таких приміщень, як лікарні, музеї, бібліотеки, ресторани, кафе та інші схожі місця. Використання підшипників кочення та вбудованого захисту від перегріву в двигуні гарантує тривалий термін служби пристрою. Завдяки компактному розбірному корпусу монтаж цього вентилятора стає легким і зручним. Крім того, вентилятор оснащений зовнішньою клемною коробкою, що спрощує процес його підключення до мережі.

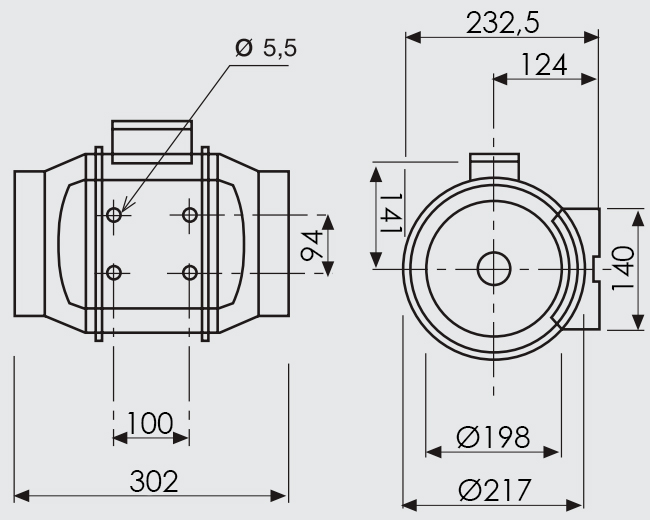

Габаритні розміри вентилятора Soler&Palau TD-800/200:
Конструкція
Вентилятор TD-800/200 має універсальну конструкцію, що дозволяє встановити його в будь-якій частині повітропроводу. Корпус і крильчатка пристрою виконані з високоякісного ABS-пластика.
Двигун
Модель обладнана однофазним тришвидкісним високоефективним двигуном на підшипниках кочення, які гарантують тривалу і надійну роботу. Клас захисту двигуна - IP 44, клас ізоляції - B. Також пристрій обладнаний вбудованим захистом від перегріву.

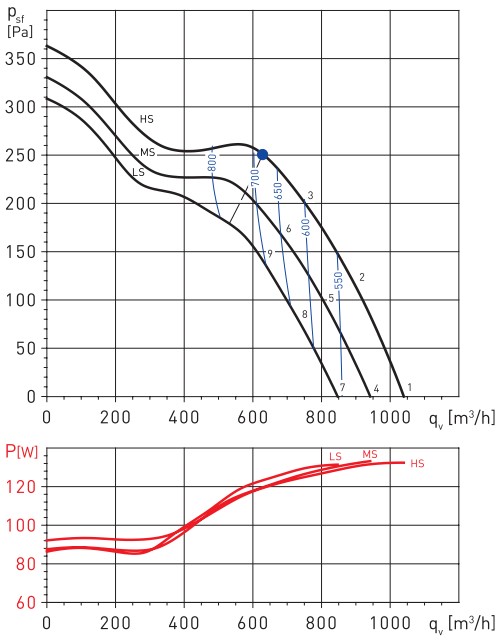

Аеродинамічні характеристики вентилятора Soler&Palau TD-800/200:
![Аеродинамічні показники вентилятора Soler&Palau TD-800/200 Аеродинамічні показники Soler&Palau TD-800/200](/uploads/soler_palau/soler-palau-td-mixvent-800-200-aero.jpg)
- qsf - статичний тиск в Па;
- qv - витрати повітря в м³/год;
- P - споживана потужність в Вт;
- SFP - питома потужність вентилятора в Вт/м³/с (сині криві);
- HS - висока швидкість;
- MS - середня швидкість;
- LS - низька швидкість.
Послідовність монтажу вентилятора Soler&Palau TD-800/200:
![Монтаж вентилятора Soler&Palau TD-800/200 Встановлення Soler&Palau TD-800/200](/uploads/soler_palau/soler-palau-td-mixvent-montazh-ukr.jpg)
Керування
Регулювання швидкостей здійснюється за допомогою перемикання фази між роз'ємами "LA" (висока), "LB" (середня), "LC" (низька) швидкість обертання вентилятора, або ж за допомогою регулятора швидкості.
Схема підключення канального вентилятора Soler&Palau TD-800/200:
L — фаза; N — нуль; LA — клема максимальної швидкості; LB — клема середньої швидкості; LС — клема мінімальної швидкості; REB - електронний регулятор швидкості; INT 4P, COM 3 - тришвидкісні пульти керування.
Технічні характеристики вентилятора Soler&Palau TD-800/200:
Модель | TD-500/150 | TD-500/160 | TD-800/200 N | TD-800/200 | ||||||||
Скорость | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 |
Розмір патрубка, мм | 150 | 160 | 200 | 200 | ||||||||
Спожив. потужність, Вт | 41 | 44 | 53 | 41 | 44 | 53 | 88 | 93 | 103 | 131 | 133 | 132 |
Спожив. струм, А | 0.18 | 0.19 | 0.21 | 0.18 | 0.19 | 0.21 | 0.45 | 0.47 | 0.50 | 0.55 | 0.56 | 0.55 |
Макс. продуктивність, м³/год | 390 | 470 | 560 | 390 | 470 | 560 | 660 | 750 | 890 | 850 | 940 | 1040 |
Частота обертання, хв⁻¹ | 1820 | 2150 | 2590 | 1820 | 2150 | 2590 | 1660 | 1870 | 2190 | 2080 | 2290 | 2480 |
Рівень звук. тиск на відстані 3 м, дБ(А) | 26 | 31 | 35 | 26 | 31 | 35 | 31 | 34 | 38 | 34 | 37 | 40 |
Діапазон робочої температури, °С | -20...+60 | -20...+60 | -20...+60 | -20...+60 | ||||||||
Захист | IP 44 | IP 44 | IP 44 | IP 44 |
Вентилятори Soler&Palau TD-800/200 виробляються в Іспанії на заводі Soler&Palau - найбільшим виробником і експортером вентиляційного обладнання. Якість вентиляторів відповідає європейським та міжнародним стандартам та вимогам до енергоефективності, надійності та безпеки, що підтверджується відповідними сертифікатами.
Компанія ОВК КОМПЛЕКТ - офіційний дилер заводу Soler&Palau на території України. Ми реалізуємо продукцію не лише кінцевому споживачу, а також монтажним та торговим організаціям. У нас найвигідніші умови: оптові ціни, швидка доставка та офіційна гарантія! Також ми здійснюємо експорт вентиляторів Soler&Palau в Грузію, Молдову та інші країни Європи та СНД. Надаємо весь необхідний пакет документів для оформлення митної декларації.
Все вентиляційне обладнання Soler&Palau підтримується в достатній кількості на складах компанії в Києві та Дніпрі. Якщо у вас є потреба купити вентилятор Soler&Palau TD-800/200 чи будь-який інший - телефонуйте нам за номером ☎️+38 (044) 364-72-59, робіть замовлення на нашому сайті https://ovk.ua або пишіть на електронну пошту info@ovk.ua. Якщо вам знадобиться консультація - наші фахівці з радістю допоможуть!
