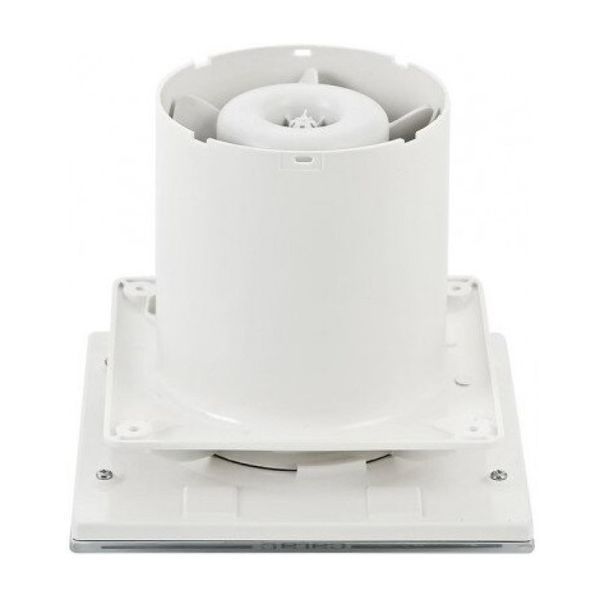

Витяжний вентилятор CATA E-120GTH - потужний, витончений пристрій від іспанського виробника “CATA”. Призначений для вентиляції невеликих та середніх приміщень. Цей пристрій оснащений двигуном на підшипниках, таймером, вбудованими датчиками температури та вологи, LED-дисплеєм, на якому відображаються значення температури та вологи, що робить пристрій справді унікальним та сучасним. Також вентилятор має фронтальну панель, виготовлену зі скла, що робить її дуже стильною. Широко використовується для вентиляції ванної кімнати та кухні.

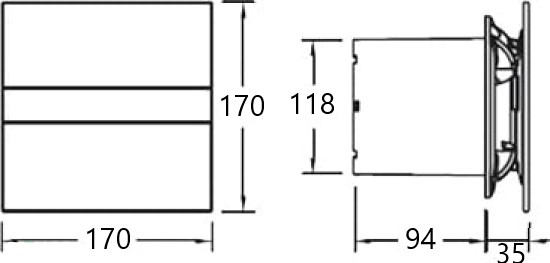

Габаритні розміри вентилятора CATA E-120GTH:
Конструкція
Вентилятор має сучасний дизайн та естетичний зовнішній вигляд. Корпус та крильчатка пристрою виконані з високоякісного та міцного АБС-пластику, що робить його стійким до ультрафіолету. Лицьова панель вентилятора виготовлена зі скла, легко миється та не дряпається.
Двигун
Ця модель має надійний двигун з низьким електроспоживанням. Двигун призначений для безперервної роботи та не потребує обслуговування, має захист від перегріву. Також обладнаний підшипниками, кріпиться всередині корпусу на 2-х гумових вібровставках, що гасять усі вібрації.
Таймер та датчик вологості
Вентилятор має вбудований таймер. Час налаштування від 0 до 15 хвилин.
Також модель обладнана вбудованим датчиком вологості (від 40 до 90%).
Принцип роботи: при першому включенні живлення вентилятор переходить у тестовий режим на кілька секунд, протягом яких відображається заводські налаштування таймера та регулятора вологості. Після налаштування таймера та регулятора вологості ВІДКЛЮЧИТЕ живлення та знову ПІДКЛЮЧИТЕ для перевірки встановлених значень.
Модель GTH є двошвидкісною (вибирається одна швидкість) і призначена для тривалої вентиляції приміщень із підвищеною вологістю. За замовчуванням встановлено максимальну швидкість.
Якщо рівень вологості вище встановленого значення, включається функція зволоження і вентилятор починає працювати з повною швидкістю. Якщо рівень вологості нижче встановленого значення, пристрій продовжує працювати з максимальною швидкістю протягом часу, встановленого в налаштуваннях таймера, і на завершення продовжує працювати з вибраною низькою швидкістю.

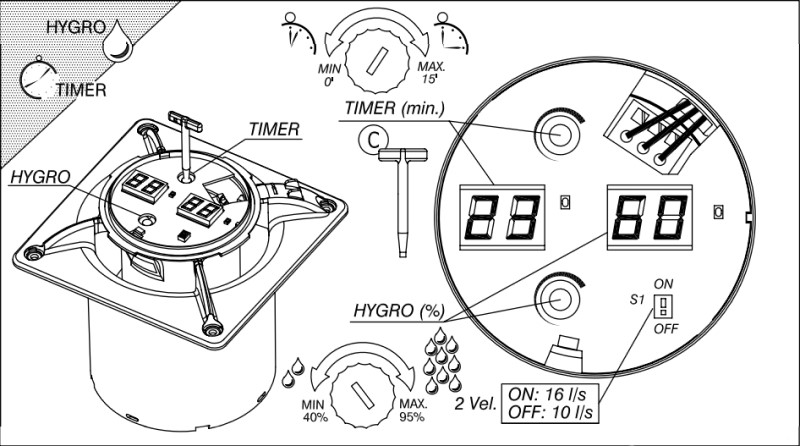

Налаштування таймера та датчика вологості
Для налаштування таймера потрібно повертати ручку “TIMER”. За годинниковою стрілкою збільшення часу, проти годинникової – зменшення. Діапазон часу – від 0 до 15 хвилин.
Для налаштування датчика вологості потрібно повертати ручку ручку “HYGRO”. За годинниковою стрілкою для збільшення рівня вологи, проти годинникової – для зменшення.

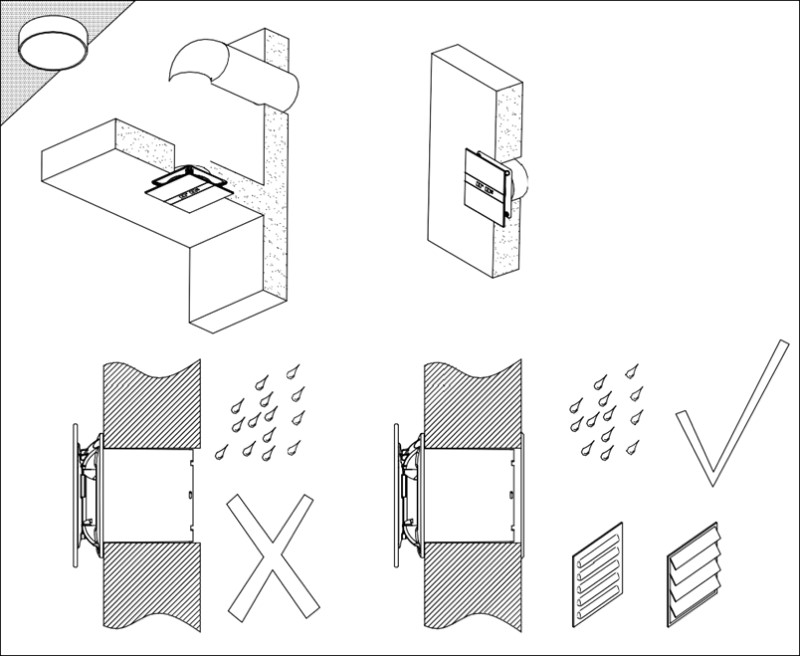

Установка
Пристрій можна встановити на стіні або стелі з прямим випуском в окремий канал. Діаметр отвору, в який буде встановлений вентилятор, повинен становити 120 мм.
Необхідно обов'язково переконатися в тому, що немає жодних перешкод для потоку повітря та у захищеності вентилятора від прямого влучення води.
Підключення до мережі
Пристрій повинен бути підключений до мережі з напругою та частотою, вказаних у технічних характеристиках вентилятора (50 Гц, 230 В). З пристроєм слід використовувати двополюсний вимикач з відстанню між контактами щонайменше 3 мм. Пристрій повинен бути підключений з використанням постійної проводки, прокладеної по стіні з виходом на пристрій з зворотного боку (2- або 3-жильний кабель з поперечним перерізом не менше 1 мм та не більше 1,5 мм). Заземлення не потрібно використовувати, оскільки пристрій має подвійну ізоляцію.
Кабель живлення слід прокладати так, щоб по ньому у пристрій не могла потрапити рідина або випаровування. Якщо це неможливо, кабельне введення слід додатково герметизувати, наприклад, силіконом. Інакше відповідність нормативу IP не буде гарантовано.

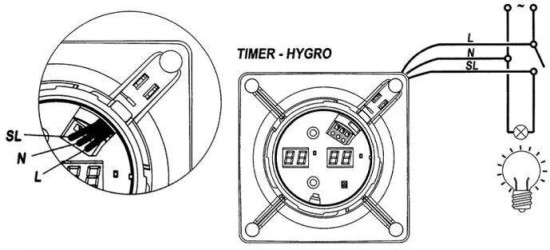

Схема підключення вентилятора CATA E-120GTH до мережі:
