Габаритні розміри:
Модель | Габаритні розміри | Установчі та приєднувальні розміри | ||||||||||||||||||
l30 | h31 | d30 | d24 | b10 | l10 | l31 | d1 | l1 | b1 | h5 | h1 | h | d10 | d20 | d25 | l39 | l20 | d22 | h | |
АІР 112MA8 | L | HD | AC | P | A | D | C | D | E | F | GA | GD | H | K | M | N | R | T | S | n |
470 | 300 | 240 | 300 | 190 | 140 | 70 | 32 | 80 | 20 | 35 | 8 | 112 | 12 | 256 | 230 | 0 | 4 | 15 | 4 |
Застосування

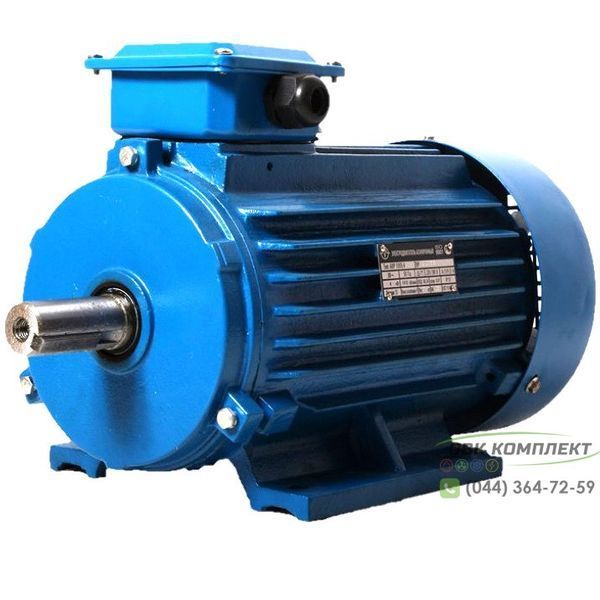

Модель АІР 112MA8 – це електродвигун трифазного виконання, оснащений короткозамкненим ротором. Цей пристрій застосовується у різних промислових галузях. Такий двигун працює разом із заводськими машинами, а також у сфері заводських комплексів.
АІР 112MA8 живиться від напруги 220/380 В, змінного струму в 50 ГЦ.
Комплектація загального механізму та монтажні функції виконані за ГОСТ 2479-79.
Асинхронний двигун АІР
Електродвигун АІР 112MA8 являє собою високооборотний механізм в асинхронному та трифазному виконанні. Модель працює на короткозамкненому роторі, що дозволяє виконувати роботу навіть при різких перепадах числа полюсів у магнітному полі. В окремих випадках ви можете змінити кількість полюсів, якщо потрібно відрегулювати швидкість обертання двигуна.
Основні параметри електродвигуна АІР 112MA8 мають стандартну синхронну частоту обертання в 750 об/хв, коли число полюсів електродвигуна становить 2р= 2.
Допустимі варіанти виконання монтажу
- на лапах
- фланцевий +5%
- комбінований +5%
Корпус та пристрій двигуна
Модель електродвигуна АІР 112MA8 укомплектована у високоміцний корпус із силумінового сплаву, полакований, з якісною мідною обмоткою.
Номінальна потужність пристрою 2,2 кВт.
Для більш детальної інформації зв'яжіться з менеджерами компанії ОВК «Комплект», які проведуть професійну консультацію та підберуть необхідну модель, виходячи з ваших побажань та особливих цілей.
Основні умовні позначення електродвигун асинхронний АІР 112MA8
А – асинхронний двигун
І – розробка за ліцензією Інтерелектро (організація РЕВ, що розробила серію двигунів та діє в рамках міжнародного співтовариства)
Р – прив'язка до потужності узгоджених розмірів відповідно до стандарту РС3031-71 (країни СНД)
80 – габарит двигуна (висота осі обертання, мм)
А – коротка (перша) довжини сердечника статора, коли йде збереження встановленого розміру
2 – два полюси.
Переваги двигуна АІР 112MA8:
- Є можливість допускати короткі навантаження;
- Легкість керування та пуску;
- Простота конструкції;
- При різних навантаженнях зберігається однакова швидкість;
- ККД становить високий рівень (до 75%), що відбувається через точне та якісне виготовлення;
- Завдяки використанню високоточних підшипників було знижено рівень шуму (до 55 дБ);
- Ступінь захисту IP54 запобігає попаданню води та пилу.
- Значно знижено рівні cosφ (до 0,86) - реактивних струмів, що призвело до зниження ризику у разі перенапруги мережі;
- Під час пуску та спонтанних перевантажень, що виникають через кратність пускового моменту, двигун все одно зберігає високу експлуатаційну надійність.
- Конструкція зроблена із міцного силумінового сплаву.
