Характеристика моделі – змішувальна камера Aerostar SKS 100-50h2>
Змішувальна камера Aerostar серії SKS застосовується з метою змішування припливного та рекупераційного повітря в системах вентиляції та кондиціювання. Це дозволяє не тільки одержати високі аеродинамічні показники, але також підмішати в циркуляційне повітря значну кількість тепла, що дозволить отримати додаткове джерело опалення. Ця модель кріпиться до повітроводних каналів прямокутного перерізу, забезпечуючи підвищений рівень продуктивності. Ви гарантовано отримаєте збалансовану та якісну роботу протягом тривалого часу.
Змішувальна камера відповідає поліпшеним показникам європейської якості. Для отримання докладної інформації про представлену модель вам слід звернутися до менеджерів Інтернет магазину «ОВК Комплект». Тільки наша професійна команда завжди готова допомогти у виборі якісного вентиляційного обладнання.
Принцип роботи
За таким принципом здійснюється робота змішувальної камери. Основні функції представлені малюнку нижче. Ця модель відповідає високим показникам європейської якості та йде з гарантією від заводу виробника.
Габаритні розміри
| S рециркуляційної заслінки |
| А | B | C | D | G | L | M | N |
| SKS/40-20 | 400 | 200 | 425 | 225 | 950 | 390 | 250 | 188 | 0,08 | 0,038 |
| SKS/50-25 | 500 | 250 | 525 | 275 | 1150 | 440 | 300 | 238 | 0,125 | 0,059 |
| SKS/50-30 | 500 | 300 | 525 | 325 | 1150 | 490 | 350 | 288 | 0,15 | 0,086 |
| SKS/60-30 | 600 | 300 | 625 | 325 | 1350 | 490 | 350 | 288 | 0,18 | 0,086 |
| SKS/60-35 | 600 | 350 | 625 | 375 | 1350 | 540 | 400 | 336 | 0,21 | 0,118 |
SKS/70-40 | 700 | 400 | 725 | 425 | 1550 | 590 | 450 | 388 | 0,28 | 0,155 | | SKS/80-50 | 800 | 500 | 835 | 535 | 1770 | 690 | 570 | 488 | 0,4 | 0,244 |
| SKS/90-50 | 900 | 935 | 535 | 1970 | 690 | 570 | 488 | 0,45 | 0,244 |
| SKS/100-50 | 1000 | 1035 | 535 | 2170 | 690 | 570 | 488 | 0,5 | 0,244 |
Особливість конструкції

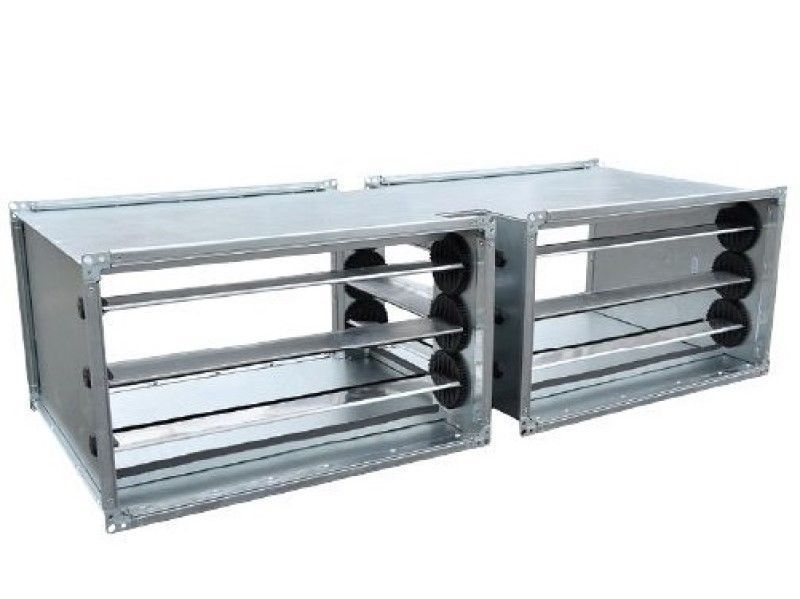

Камера виготовлена з двох паралельних заслінок, які працюють у протифазі. Є також одна поперечна заслінка, яка проводить підмішування нагрітого або свіжого повітря. Корпус моделі виготовлений з оцинкованої сталі підвищеної міцності зі спеціальним покриттям, що перешкоджає утворенню корозії та окислення, значною мірою продовжуючи номінальний термін експлуатації. Поворотні пластини заслінок виготовлені з алюмінієвого профілю. Герметичність досягається за рахунок гумового ущільнювача, встановленого на кожній поворотній пластині. Поворот пластин здійснюється за допомогою зубчастої передачі. У комплект камери змішування входить три штоки для сервоприводів.
Монтаж
Змішувальну камеру встановлюють у вентиляційну систему, повітроводи якої мають прямокутний переріз. Фіксація здійснюється тільки з патрубками певного розміру. Камера може нормально функціонувати лише у горизонтальному положенні. Вся робота по встановленню досить проста і не займає багато часу.
Для того, щоб купити змішувальну камеру Aerostar SKS 100-50, вам слід звернутися до менеджерів компанії «ОВК Комплект» , які завжди готові провести професійну консультацію щодо вибору кращого вентиляційного обладнання за доступною ціною. Доставка здійснюється в будь-яку точку Києва та України, за допомогою зручного для вас перевізника або кур'єрської служби.
