Водяний тепловентилятор Reventon FARMER HCF IP65 використовується для обігріву або охолодження великих приміщень. Дане обладнання призначене для роботи в агресивному середовищі з високою концентрацією пилу, аміаку в повітрі та з високим рівнем вологості. Корпус даної моделі виготовлений із спіненого поліпропілену (EPP) – екологічно чистого матеріалу на 100% придатним для вторинної переробки. Завдяки сучасному покриттю вентилятора LCE має антибактеріальну оболонку. Має однофазний одношвидкісний електродвигун із класом захисту - IP 65.
Однак тепловентилятор не повинен використовуватися у високо-корозійних середовищах для алюмінію, міді та сталі. Пристрій також не повинен встановлюватися в приміщеннях, де він піддається занадто високій вологості або прямому впливу води (див. ступінь захисту IP).

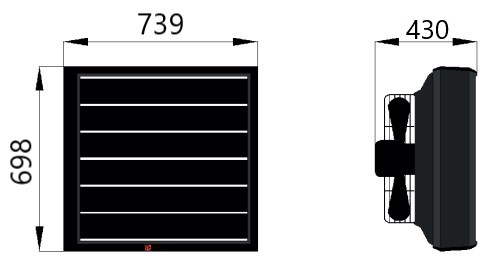

Габаритні розміри вентилятора Reventon FARMER HCF IP65
Конструкція
Корпус тепловентилятора виготовлений із спіненого поліпропілену (EPP). Цей матеріал характеризується низькою щільністю, є стійким до високих хімічних та фізичних опорів. Має хороші акустичні та теплоізоляційні властивості. Крім того, EPP є екологічно чистим - це так званий «зелений матеріал», на 100% придатний для вторинної переробки.
Напрямні жалюзі виготовлені з поліпропілену РР. Ручне встановлення жалюзі дозволяє отримати бажаний напрямок повітря.
Теплообмінник - мідно-алюмінієвий. Живиться з робочого середовища (нагрівання або охолодження), яке циркулює через теплообмінник, віддає або забирає тепло з повітря.
Восьовий припливний вентилятор: захисна сітка виготовлена із сталевого оцинкованого дроту, лопаті та корпус - із пластику. Завдання вентилятора - забезпечити повітряний потік через теплообмінник.
Поворотний кронштейн (додаткова опція): дозволяє встановлювати обладнання в декількох конфігураціях (залежно від вимог) та обертання пристроїв у горизонтальній площині.
Тепловентилятор обладнаний ⚡ однофазним одношвидкісним двигуном ⚡ з класом захисту - IP 65.
Покриття LCE
Технологія нанесення покриттів полягає в зануренні теплообмінника в рідкий LCE, який забезпечує точну захист усієї його поверхні. Покриття LCE є водонепроникним, захищає теплообмінник від корозії, плісняви та бактерій, не знижуючи ефективність теплопередачі. Покриття досить гнучке, щоб не ламатися під час термічного розширення металевих деталей.
Зберігаючи основні принципи обслуговування, виробник гарантує стійкість покриття LCE до наступних концентрацій окремих хімічних сполук:
| Фактор | Концентрація |
| Соляна кислота | 30% |
| Сірчана кислота | 30% |
| Фосфорна кислота | 50% |
| Оцтова кислота | 10 % |
| Гідроксид натрію | 10 % |
| Аміак у повітрі | 30 ppm |
| Сечовина в повітрі | 30 ppm |
| Трихлоретилен | 30 ppm |
| Толуол | 25 ppm |
| Денатурований | 30 ppm |
| Мінеральний скипидар | 30 ppm |
| Метилетилкетон (МЕК)strong> | 25 ppm |
| Ацетон | 25 ppm |
| Сірководень | 30 ppm |
Виконання вентилятора

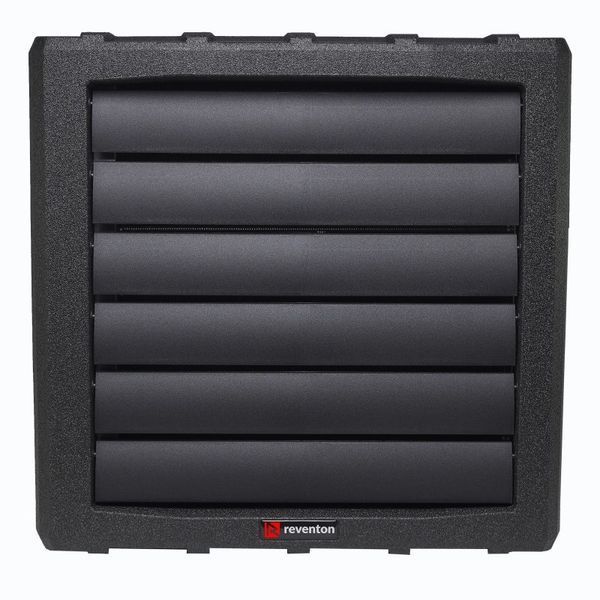

Версія стандарт - має напрямні жалюзі. Відкривати їх слід обома руками, тримаючи паралельно з двох сторін!

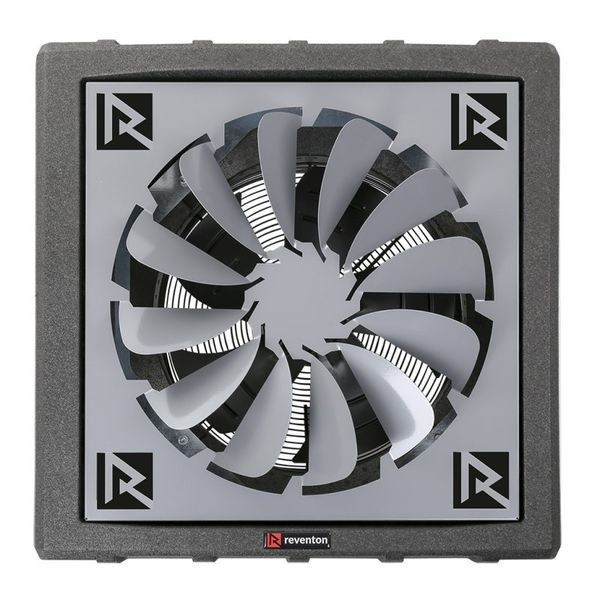

Версія з накладкою 360°. Накладка використовується для подачі холодного чи теплого повітря у низьких приміщеннях у чотирьох різних напрямках. Виготовлена із оцинкованої сталі. Лопаті накладки необхідно обережно зігнути обома руками назовні!
Версія з конфузором. Конфузор - це спеціальна накладка на тепловентилятор, яка дозволяє фокусувати повітряний потік. Виконаний із оцинкованої сталі. Рекомендуємо стельовий монтаж!
Регулювання швидкості
Регулювання швидкостей тепловентилятора Reventon FARMER HCF IP65 здійснюється за допомогою 3-ступінчастого перемикача швидкості. Перемикач має регулювання швидкості в три етапи, а вбудований термостат відключає пристрій при досягненні заданої температури.
Технічні характеристики вентилятора Reventon FARMER HCF IP65:
| Модель | HCF IP54-3S | HCF IP65 | ||
| Швидкість | 1 | 2 | 3 | 1 |
| Потужність обладнання (кВт)* | 26.5 | 32.5 | 44.3 | 50.2 |
| Витрата повітря (м³/год) | 1750 | 2400 | 4000 | 5000 |
| Потужність нагріву (кВт) | 3.87 - 58.5** | 7.01 - 66.2*** | ||
| Кількість рядів теплообмінника | 2 | 2 | ||
| Об'єм води (дм³) | 1.95 | 1.95 | ||
| Max. температура теплоносія (°C) | 120 | 120 | ||
| Max. робочий тиск теплоносія (МПа) | 1.6 | 1.6 | ||
| Діаметр приєднувальних патрубків (``) | 3/4 | 3/4 | ||
| Потужність двигуна (Вт) | 160 | 190 | 240 | 470 |
| Max. дальність струменя повітря (м) | 21 | 24 | ||
| Напруга живлення (В/Гц) | 230/50 | 230/50 | ||
| Частота обертання двигуна (про/хв) | 750 | 1050 | 1360 | 1380 |
| Номінальний струм апарату (А) | 0.70 | 0.86 | 1.08 | 2.00 |
| Рівень шуму (Дб)**** | 50 | 54 | 59 | 63 |
| Клас захисту обладнання | IP 54 | IP 65 | ||
| Вага нетто (кг) | 17.5 | 19.5 | ||
* при параметрах води 90/70°С та температурі повітря на вході 0°C
** максимальна потужність 120/90°C, 0°C на вході, 3 швидкість // потужність мін. 40/30°C, 20°C на вході, 1 швидкість
*** максимальна потужність 120/90 °C, 0 °C на вході // потужність мін. 40/30 °C, 20 °C на вході
**** вимірювання на відстані 5 м від обладнання
Потужність нагрівання в залежності від температури теплоносія
| Модель | HCF IP65 | |||||||||||||||||||
| Температура води на вході/виході (°C ) | 90/70 | 80/60 | 70/50 | 50/30 | ||||||||||||||||
| Температура повітря на вході (°C) | 0 | 5 | 10 | 15 | 20 | 0 | 5 | 10 | 15 | 20 | 0 | 5 | 10 | 15 | 20 | 0 | 5 | 10 | 15 | 20 |
| Потужність обладнання (кВт) | 50.2 | 46.4 | 42.6 | 38.9 | 35.3 | 43.1 | 39.3 | 35.6 | 32.0 | 28.5 | 35.9 | 32.3 | 28.6 | 25.1 | 21.6 | 21.5 | 18.0 | 14.5 | 11.1 | 7.73 |
| Температура повітря на виході (°C) | 27.9 | 31.3 | 34.6 | 37.8 | 41.1 | 24.0 | 27.3 | 30.6 | 33.8 | 37.0 | 20.0 | 23.3 | 26.5 | 29.7 | 32.9 | 12.0 | 15.2 | 18.4 | 21.5 | 24.6 |
| Витрата води (м³/год) | 2.21 | 2.04 | 1.88 | 1.71 | 1.56 | 1.89 | 1.73 | 1.57 | 1.41 | 1.25 | 1.57 | 1.41 | 1.25 | 1.10 | 0.95 | 0.93 | 0.78 | 0.63 | 0.48 | 0.34 |
| Перепад тиску в теплообміннику (кПа) | 21 | 18 | 16 | 13 | 11 | 16 | 14 | 11 | 9 | 8 | 12 | 10 | 8 | 6 | 5 | 5 | 3 | 2 | 1 | 1 |
Монтаж
Під час встановлення необхідно забезпечити вільну подачу повітря до пристрою та не обмежувати потік припливного повітря. Нижче на зображеннях показано рекомендовані відстані між тепловентилятором та будівельними перегородками:

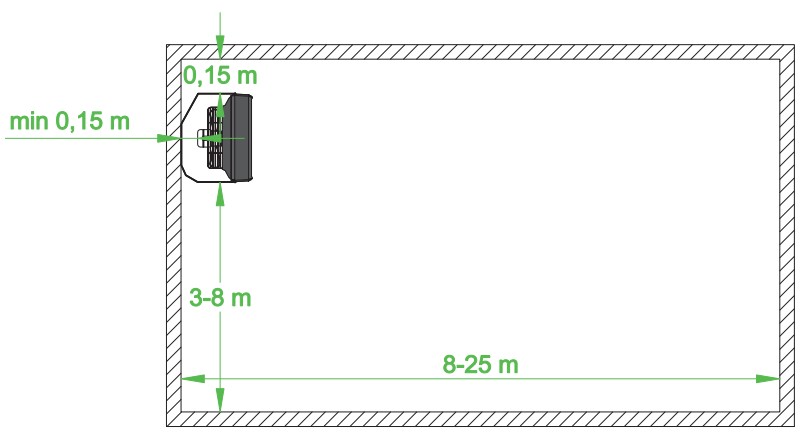

а) Настінний монтаж.

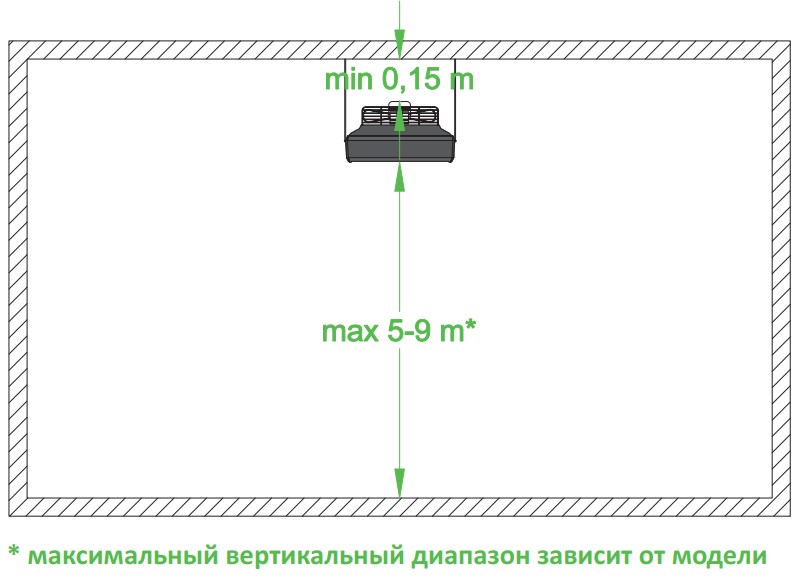

б) Стельовий монтаж.

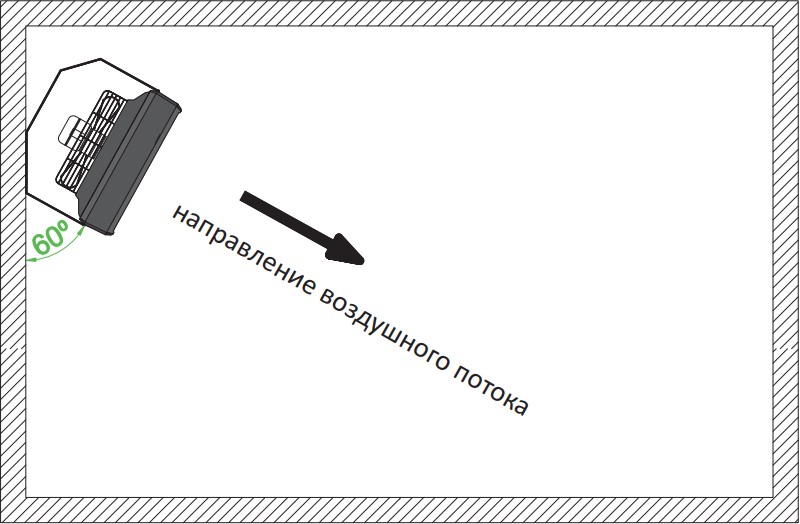

в) Поворотний кронштейн. Додаткова опція!
У разі високої потреби на тепло, можна встановити більше обладнання в приміщенні.

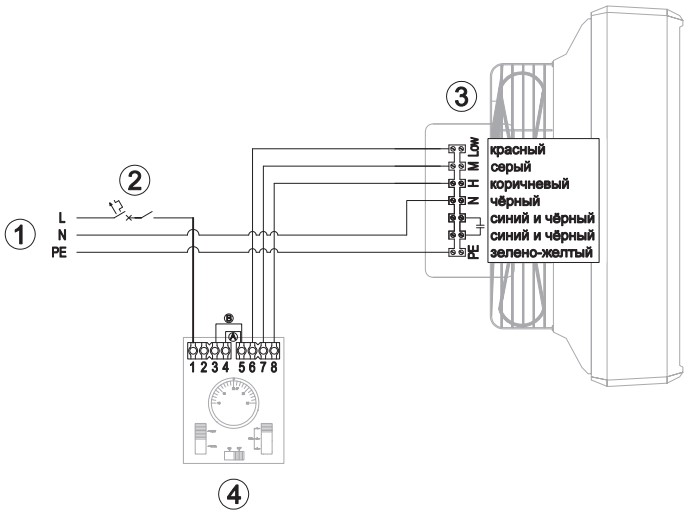

Схема підключення вентилятора Reventon FARMER HCF IP65 до мережі
1. Харчування.
2. Головний вимикач, вимикач максимального струмового захисту*.
3. Тепловентилятор FARMER HCF IP65.
4. Регулятор швидкості:
- A - робота в безперервному режимі.
- B - робота в термостатичному режимі.
* Головний вимикач та запобіжники не включені!
Водяні тепловентилятори Reventon FARMER HCF IP65 виробляються в Польщі на заводі Reventon. Якість вентиляторів відповідає європейським та міжнародним стандартам та вимогам щодо енергоефективності, надійності та безпеки, що підтверджується відповідними сертифікатами.
