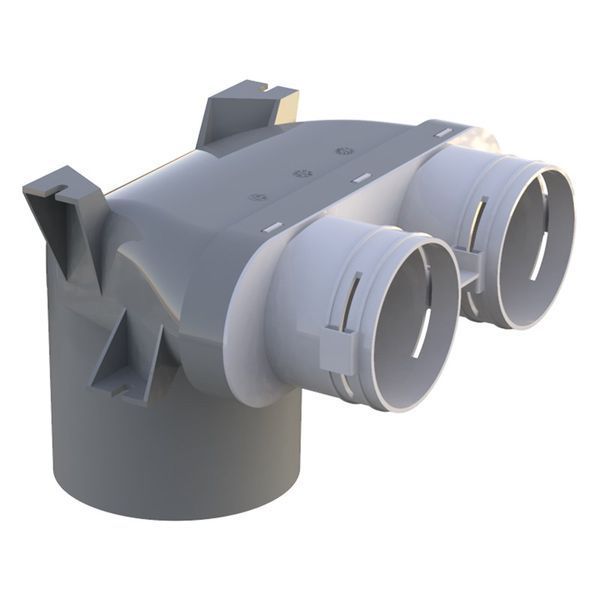

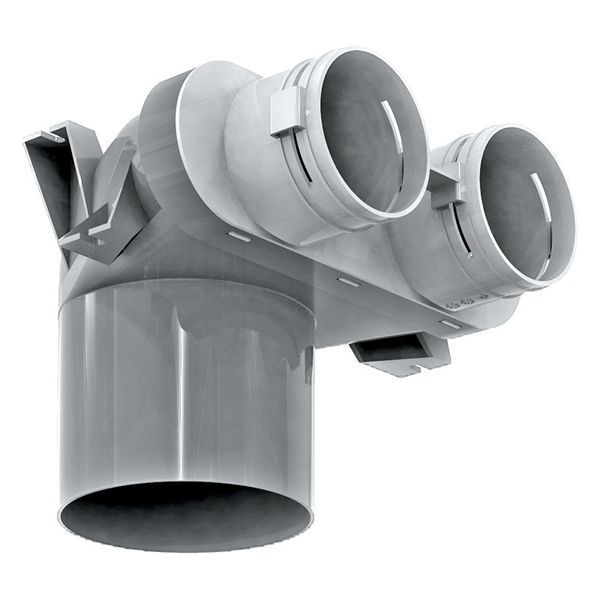

Пленум FlexiVent 0812125/75х2 / DN75 застосовується для стельового монтажу в припливних або витяжних системах вентиляції житлових приміщень для з'єднання вентиляційної решітки DN125 з каналами FlexiVent Ø 75 мм. Повітропровід фіксується замком FlexiVent 0363, який входить до комплекту. Для забезпечення класу щільності "С" на канал надягається ущільнювач FlexiVent 0565, постачається окремо. Виготовлений із поліпропілену (PP) з термопластичним еластомером (SEBS). Робоча температура від -20° до +60°С .

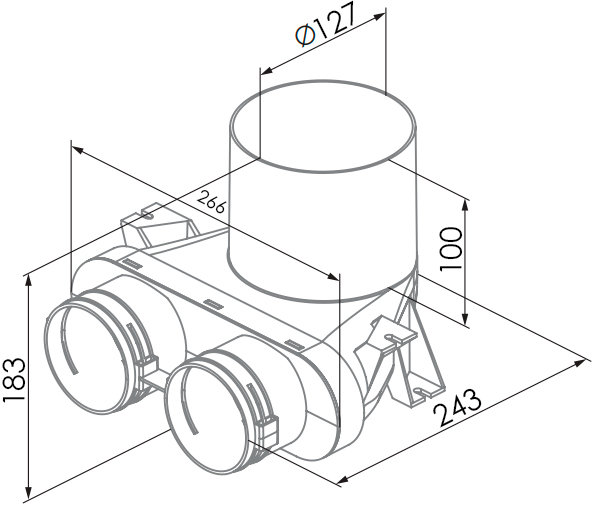

Габаритні розміри пленуму FlexiVent 0810125/75х2 / DN75
Втрати тиску та витрати повітря пленуму Флексівент 0812125/75х2
Витрати, м3/год | Кільк. підкл. каналів | Приплив втрати, Па | Витяжка втрати, Па |
30 | 1 | 3,2 | 4,0 |
60 | 2 | 3,9 | 5,0 |
Пленум FlexiVent 0812125/75х2 послідовність монтажу
1. Зніміть замки-засувки з фланців (входять до комплекту фланців).
2. Закріпіть пленум під стелю за допомогою перфорованої монтажної стрічки.
3. Закрийте заглушками (не входять до комплекту) незадіяні отвори.
4. Надіньте на повітропровід ущільнювач (не входить у комплект поставки) для герметичності з'єднання з фланцем.
5. Вставте повітропровід із ущільнювачем у фланець.
6. Зафіксуйте повітропровід та заглушки замками-засувками.
7. Змонтуйте підвісну стелю, попередньо підготувавши в ньому отвір Ø 130 мм.
8. Захистіть монтажну поверхню від пошкодження різальним інструментом і зріжте виступаючу частину патрубка врівень зі стелею.
9. Після проведення оздоблювальних робіт встановіть вентиляційні ґрати (не входять до комплекту поставки).
Приклад монтажу круглого стельового пленуму FlexiVent
Пленум стельовий FlexiVent 0812125/75х2 / DN75 виробляється в Україні на заводі ВЕНТС (VENTS) найбільшим виробником та експортером вентиляційного обладнання. Якість повітроводів та вентиляторів та комплектуючих відповідає європейським та міжнародним стандартам та вимогам щодо енергоефективності, надійності та безпеки, що підтверджується відповідними сертифікатами.
Компанія ОВК КОМПЛЕКТ - офіційний дилер заводу ВЕНТС на території України. Ми реалізуємо продукцію не лише кінцевому споживачеві, а також монтажним та торговим організаціям. У нас найвигідніші умови: оптові ціни, швидка доставка та офіційна гарантія!
Всі повітропроводи та комплектуючі системи напівжорстких каналів FlexiVent підтримуються у достатній кількості на складах компанії у Києві та Дніпрі. Якщо у Вас є необхідність купити пленум стельовий Флексівент 0812125/75х2 або будь-який інший - дзвоніть нам за телефоном ☎️+38 (044) 364-72-59, оформлюйте замовлення на нашому сайті https://ovk.ua або пишіть на електронну пошту info@ovk.ua. Якщо Вам знадобиться консультація – наші фахівці з радістю допоможуть!
