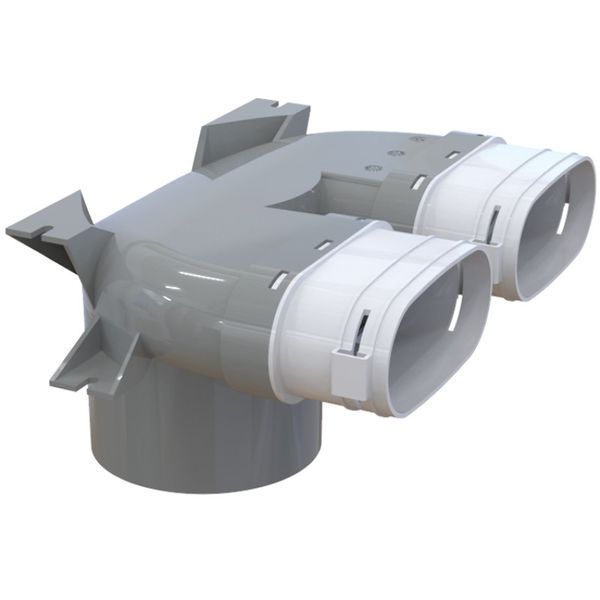

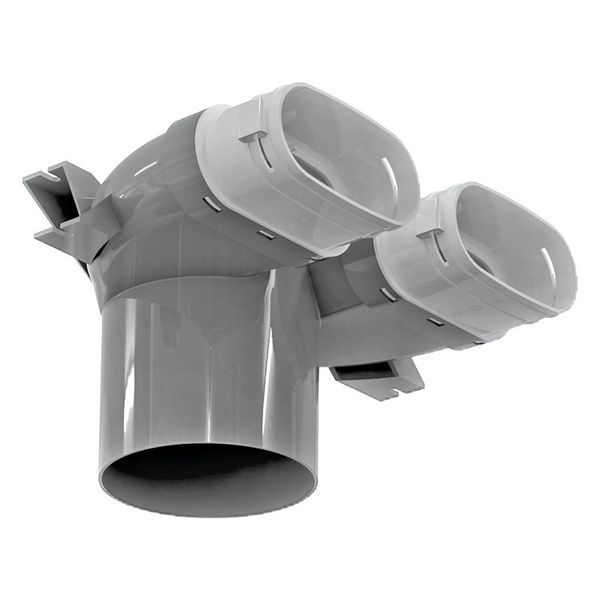

Пленум Флексівент 0810125/52х2 / DN52 застосовується для підвісного монтажу у приточних або витяжних системах вентиляції житлових приміщень для з'єднання вентиляційної решітки DN125 з каналами FlexiVent Ø 52x117 мм. Воздуховод фіксується замком FlexiVent 03, який входить в комплект. Для забезпечення класу герметичності "D" на канал одягаються два ущільнювачі FlexiVent 0552, постачається окремо. Виготовлений з поліпропілену (PP) з термопластичним еластомером (SEBS). Робоча температура від -20° до +60°С.

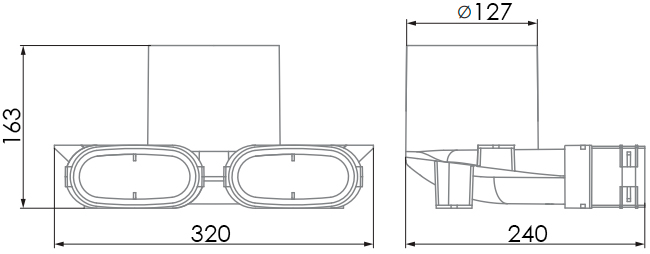

Габаритні розміри пленума FlexiVent 0810125/52х2 / DN52
Втрати тиску та витрати повітря пленуму Флексівент 0810125/52х2
| Витрати, м3/год |
Кільк. підкл. каналів |
Приплив втрати, Па |
Витяжка втрати, Па |
| 30 |
1 |
5,0 |
5,2 |
| 60 |
2 |
5,1 |
5,6 |

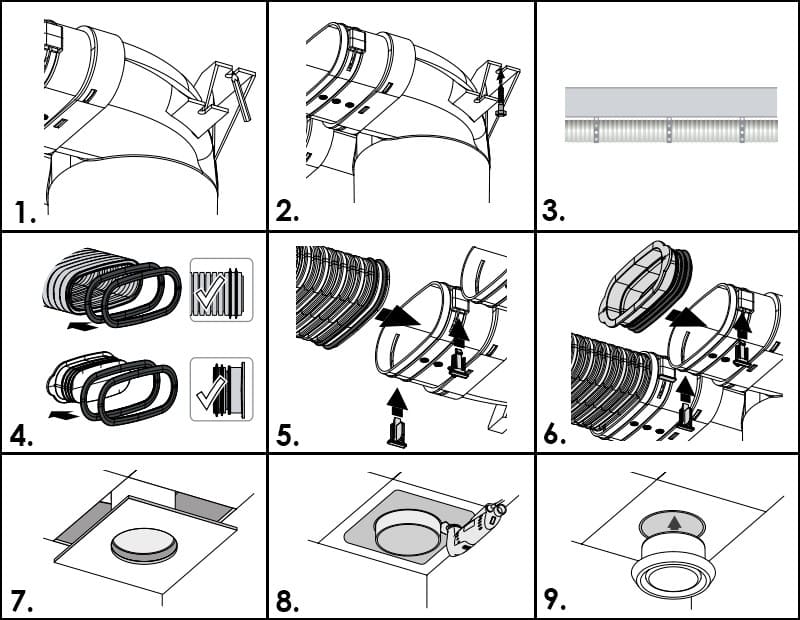

Пленум FlexiVent 0810125/52х2 послідовність монтажу
1. Зробіть розмітку для кріплення за допомогою корпусу пленума та просвердліть отвори.
2. Закріпіть пленум під стелею. При виборі кріпильних елементів (замовляється окремо), слід враховувати матеріал монтажної поверхні та вагу виробу.
3. Після цього прокладіть повітряні канали, закріпивши їх під стелею монтажним скотчем.
4. Одягніть по два ущільнювачі на кінці повітряних каналів з боку приєднання до фланців, і по два ущільнювачі на заглушки, щоб забезпечити необхідну герметизацію.
5. Вставте повітряні канали з ущільнювачами в фланці та закріпіть їх з обох боків за допомогою універсальних замків (входять до комплекту фланця).
6. Закрийте заглушками неактивні фланці та закріпіть їх з обох боків за допомогою універсальних замків (входять до комплекту фланця).
7. Замонтуйте підвісну стелю, підготувавши в ній отвір Ø 125 мм.
8. Захистіть монтажну поверхню від пошкоджень ріжучим інструментом та виріжте виступаючу частину патрубка врівень зі стелею.
9. Після виконання оздоблювальних робіт встановіть вентиляційні решітки (не входять до комплекту поставки).
Пленум стельовий FlexiVent 0810125/52х2 / DN75 виробляється в Україні на заводі ВЕНТС (VENTS) - найбільшим виробником та експортером вентиляційного обладнання. Якість воздуховодів, вентиляторів та комплектуючих відповідає європейським та міжнародним стандартам і вимогам енергоефективності, надійності та безпеки, що підтверджується відповідними сертифікатами.
Компанія ОВК КОМПЛЕКТ - офіційний дилер заводу ВЕНТС на території України. Ми реалізуємо продукцію не лише кінцевому споживачу, а також монтажним та торговельним організаціям. У нас найвигідніші умови: оптові ціни, швидка доставка та офіційна гарантія!
Всі воздуховоди та комплектуючі системи напівжорстких каналів FlexiVent підтримуються в достатній кількості на складах компанії в Києві та Дніпрі. Якщо у Вас є необхідність купити пленум підвісний Флексівент 0810125/52х2 або будь-який інший - телефонуйте нам за номером ☎️+38 (044) 364-72-59, оформлюйте замовлення на нашому сайті https://ovk.ua або пишіть на електронну пошту [email protected]. Якщо Вам знадобиться консультація - наші спеціалісти з радістю допоможуть!
