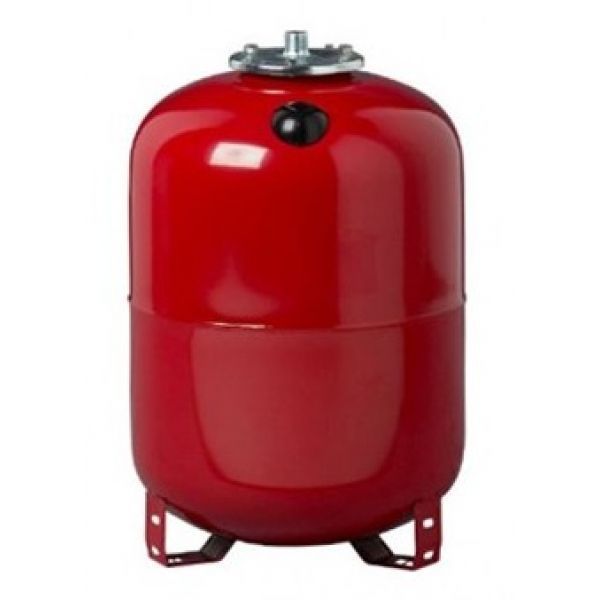

Гідроакумуляторний бак Imera RV 750 застосовується для запобігання підвищенню гідравлічного тиску в замкнутій водяній системі опалення. Даний мембранний бак захищає помпу/запірну арматуру або насос від періодичного включення, що призводить до утворення гідроудару, а також призводить до передчасного зношування не тільки системи водопостачання, а й усього обладнання загалом. Також ця модель забезпечує мінімальний запас води в системі при відключенні насоса від мережі електроживлення.
Гідроакумуляторний бак Imera RV 750 також служить для компенсації температурного розширення води при нагріванні, підтримуючи при цьому потрібний рівень тиску.
Номінальний робочий температурний режим від -10ºС до +100ºС.
Габаритні розміри
Модель | H | Ø | L | Підключення |
RV 750 | 1820 | 800 | - | 2`` |
Головні функції гідроакумулятора Imera
- Підтримка постійного рівня тиску у водопровідній опалювальній системі;
- Запобігання виникненню гідроудару в системі;
- Захист від передчасного зношування запірної арматури та насоса;
- Запас води під тиском у системі водопостачання, при вимкненому насосі.
Конструкція гідроакумулятора
Корпус мембранного бака Imera RV 750 виготовлений зі сталі, покритий спеціальною захисною полімерною фарбою, для запобігання утворенню корозії. Усередині є гумова мембрана, в якій розташована вода, яка не контактує з металевими стінками бака. Мембрана постійно перебуває під впливом повітря між стінками бака та мембраною, за рахунок цього і виникає певний рівень тиску. Для більш точного регулювання рівня тиску в баку передбачено спеціальний ніпель.
Мембранний бак даної серії призначений для вертикальної установки. Також важливо відзначити, що чим більший об'єм бака, тим рідше слід включати насос, який має обмежений термін експлуатації.
Як правильно вибрати розширювальний бак
Для того, щоб правильно вибрати потрібну модель розширювального бака, необхідно скористатися спеціальною формулою та розрахувати, який саме обсяг підійде саме Вам.
де:
- Vn - обсяг розширювального бака, необхідний для даної опалювальної системи;
- Ve - обсяг, що утворюється в процесі теплового розширення. Його можна розрахувати, помноживши повний об'єм теплоносія системи на об'ємний температурний коефіцієнт розширення рідини: Ve = Vсіст × n%. Об'єм Vсист пов'язаний з потужністю котла. 1 кВт потужності припадає приблизно на 15 л теплоносія.
| t max, °C | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
| n% | 0,75 | 1,18 | 1,68 | 2,25 | 2,89 | 3,58 | 4,34 |
- Vv — об'єм теплоносія, що утворюється в розширювальному баку за рахунок гідростатичного тиску рідини в системі, який є водяним затвором. Якщо номінальний об'єм бака 15 л, 20% цього обсягу використовуються для водяного затвора. У баках більшого обсягу на водяний затвор відводиться щонайменше 0,5% від усього обсягу, але не менше 3-х літрів;
- ро — статичний тиск опалювальної системи, 10 м водяного стовпа створюють тиск, що дорівнює 1атм;
- рe - остаточний тиск, що утворюється в роботі запобіжного клапана. Для клапанів із тиском до 5 атм. ре = ркл до - 0,5 атм, для клапанів з тиском більше 5 атм. - ре = 0,9 × ркл. наперед.
Щоб купитирозширювальний бак Imera RV 750, необхідно зателефонувати в Інтернет магазин "ОВК Комплект. Тут Ви отримаєте необхідну детальну інформацію та допомогу у виборі найбільш підходящої моделі розширювального бака. Ми пропонуємо тільки вигідні ціни та оперативну доставку в Києві та Україні.
