Канальний вентилятор BLAUBERG inWave ЕС 150/160 використовується в системах припливно-витяжної вентиляції. Завдяки шумоізоляції корпусу, звук роботи вентилятора ефективно поглинається на широкому діапазоні частот і підходить для використання в приміщеннях з високими вимогами до рівня шуму, наприклад: лікарні, музеї, бібліотеки, ресторани, кафе тощо. Модель забезпечує максимальну продуктивність у 320 м³/год за мінімального рівня шуму та споживання енергії. Двигун вентилятора має вбудований захист від перегріву і працює на підшипниках кочення, які гарантують тривалу експлуатацію.
Габаритні розміри вентилятора Blauberg inWave ЕС 150/160:
Конструкція
Корпус вентилятора BLAUBERG inWave ЕС 150/160 виготовляється із міцного та якісного пластику. Звуко- та теплоізоляція виготовлена з мінеральної вати завтовшки 50 мм. Спеціальну перфорацію та шумопоглинаючий матеріал поглинають звук на широкому діапазоні частот.
Крильчатка змішаного типу також виконана з високоякісного пластику. Завдяки спеціально спроектованому дифузору, крильчатці і спрямовуючому апарату, вентилятор забезпечує високу продуктивність і збільшений тиск при низькому рівні шуму. Корпус вентилятора має зовнішню герметичну клемну коробку для підключення електроживлення, а також кріпильні кронштейни для зручного монтажу на підлогу, стіну або стелю.
Керування
Управління вентилятором відбувається за допомогою зовнішнього сигналу 0-10 В (продуктивність вентилятора здійснюється в залежності від рівня температури, тиску, задимленості і т.д.) Максимальна швидкість обертання вентилятора не залежить від частоти струму в мережі (робота можлива з частотою струму як за 50Гц, і при 60Гц). Для ручного регулювання швидкості обертання вентилятора та продуктивності вентилятора необхідно додатково купити регулятор швидкості ВЕНТС Р-1/010 для EC вентиляторів.
Робота ЕС-вентилятора може автоматично підлаштовуватися під зміни значень керуючого фактора. Тобто. швидкість вентилятора може зменшуватися або збільшуватися, а сам вентилятор подає стільки повітря, скільки необхідно для вентиляційної системи.
Особливою перевагою вентиляторів серії ЕС є те, що їх можна об'єднати у єдину комп'ютерну мережу. У цьому випадку вся робота регулюватиметься віддалено за допомогою головного комп'ютера. Ви можете встановити режим роботи для кожного вентилятора окремо.
Двигун
Модель обладнана високоефективним EC-двигуном, який гарантує довгу та надійну роботу. Цей двигун може забезпечити економію енергії до 35% порівняно з асинхронними двигунами та забезпечує керованість у всьому діапазоні роботи вентилятора. ЕС-двигун має вбудований тепловий захист з автоматичним перезапуском. Він не має деталей, що труться і зношуються, таких як колектор і щітки, бо ці деталі замінені електронною платою ЕС-контролера, яка не вимагає обслуговування. Крім того, робоче колесо динамічно збалансоване. Клас захисту двигуна - IPX4.
Технічні характеристики вентилятора BLAUBERG inWave ЕС 150/160:
| Модель | inWave EC 150/160 |
| Розмір патрубка, мм | 150/160 |
| Напруга живлення, В | 1 ~ 230 |
| Частота, Гц | 50 |
| Спожив. потужність, Вт | 55 |
| Спожив. струм, А | 0.49 |
| Макс. продукт., м³/ч (л/с) | 600 (167) |
| Частота обертання, хв⁻¹ | 3506 |
| Рівень звук. тиску на відст. 3 м, дБА | 38 |
| Макс. темп. повітря, що перем., °С | -25...+55 |
| Захист | IPX4 |
Аеродинамічні характеристики вентилятора BLAUBERG inWave ЕС 150/160:
Монтаж
Цей вентилятор може бути встановлений як горизонтально, так і вертикально на підлозі, стіні або стелі. Він може використовуватися як самостійний пристрій або у складі наборів, які можуть бути підключені послідовно або паралельно. Дана модель монтується в круглі канали діаметром 150 мм або 160 мм - за допомогою спеціальних гумових манжетів (поставляються в комплекті). Для обслуговування, достатньо відкрутити спеціальні кріплення з боків вентилятора і вийняти пристрій.

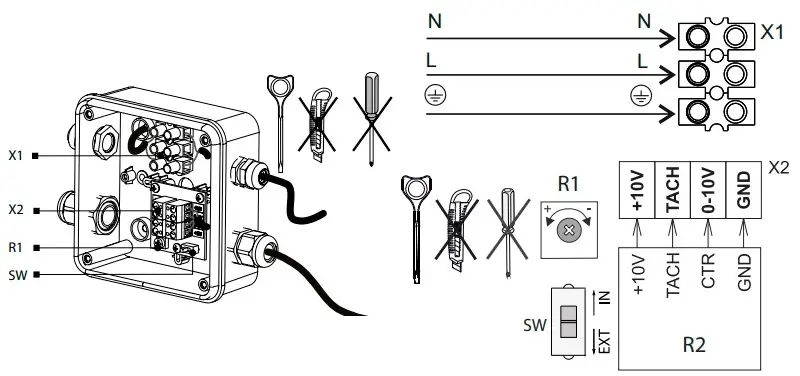

Схема підключення канального вентилятора BLAUBERG inWave ЕС 150/160:
L - фаза; N - нуль; R1 - внутрішній регулятор швидкості; R2 – зовнішній регулятор швидкості; SW - DIP-перемикач; Х1— клема на яку подається живлення: фаза, нуль, заземлення; X2 - клема для підключення регулятора швидкості вентилятора.
Вентилятори BLAUBERG inWave ЕС 150/160 виробляються в Німеччині на заводі Blauberg. Якість вентиляторів відповідає європейським та міжнародним стандартам та вимогам щодо енергоефективності, надійності та безпеки, що підтверджується відповідними сертифікатами.
