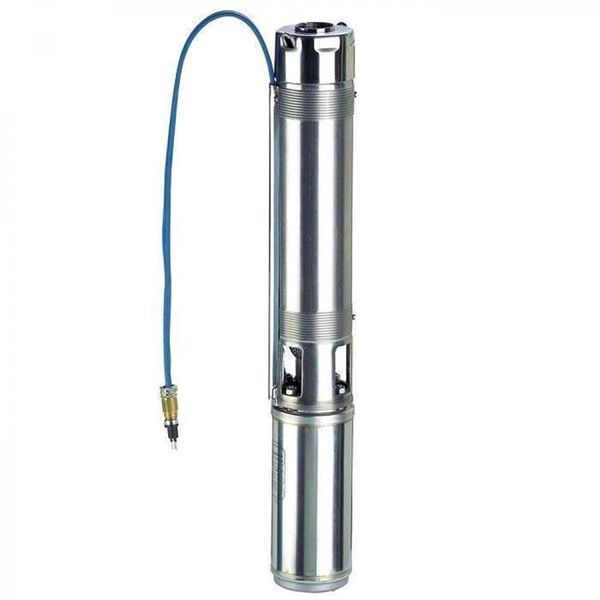

Скважинный насос Wilo TWU 4-0220-EM-C

Скважинный насос Wilo TWU 4-0220-EM-C

Відгуки: 0
Бренд: Wilo
Номер: 2943202
ЦЕНА:c НДС
37 505ГРН
($ 949 | 862 €)
Есть в наличии
Описание

Основная информация - скважинный насос Wilo TWU 4-0220-EM-C

Погружной насос Wilo TWU 4-0220-EM-C – качественная модель с повышенным уровнем производительности, которая используется для подачи чистой воды из частных скважин, колодцев, цистерн или любых других накопительных резервуаров. Насос данной серии также возможно применять в системах водоснабжения для полива и орошения. Также насос подойдет для создания нужного уровня давления в системе или понижения уровня воды.

Модель используется для перекачивания только чистой воды, без содержания абразивных или длинноволокнистых частиц и примесей. Насос предназначен для полного погружения, при максимальной глубине погружения 150 м и содержанием песка не более 50 г/м³.

Номинальная рабочая температура скважинного насоса Wilo TWU 4-0220-EM-C от +3°C до +30°C.

Класс защиты насоса – IP68.

Установка насоса возможна как в горизонтальном, так и вертикальном положении. Модель отвечает высоким показателям европейского качества и идет с гарантией от завода изготовителя.

Габаритные размеры

Габаритные размеры насоса Wilo TWU4

МодельРазмеры, мм
HH1H2W
TWU 4-0220-EM-C839499340500

Шкала производительности

График производительности насоса

Конструкция насоса

Гидравлическая часть насоса изготовлена из нержавеющей стали. Радиальное или полуаксиальное рабочее колесо в секционном исполнении изготовлено из норила. Обратный клапан, а также все детали, которые контактируют с перекачиваемой средой, изготовлены из стойкого к коррозии материала.

Насос работает при помощи стойкого к коррозии электродвигателя прямого пуска. Герметично залитый электродвигатель, пропитанный смолой, с обмоткой с изолирующей лакировкой. Также в комплект входят самосмазывающиеся подшипники, наполненные водно-гликолевой смесью.

Охлаждение электродвигателя происходит за счет перекачиваемой жидкости. Работа двигателя должна происходить только в погруженном состоянии. Следует точно соблюдать предельные значения макс. температуры перекачиваемой жидкости. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него, в зависимости от условий эксплуатации. Горизонтальный монтаж выполняется с охлаждающим кожухом.

Характеристика конструкции и функционирования

На рисунке представлен процесс горизонтального монтажа насоса, с целью получения наилучших рабочих показателей:

1. Агрегат;

2. Подъемный трубопровод;

3. Коммутационный аппарат;

4. Запорная арматура;

5. Головка колодца;

6. Минимальный уровень воды;

7. Датчики уровня;

8. Хомут для труб;

9. Монтажный хомут;

10. Кабельный хомут;

11. Линия электропитания;

12. Фланец;

13. Устройство защиты от сухого хода.

Конструкция насоса Wilo TWU 4

Главные преимущества

  • Детали, которые контактируют с перекачиваемой жидкостью, изготовлены из устойчивых к коррозии материалов;
  • Насос комплектуется встроенным обратным клапаном;
  • Модель довольно износостойкая благодаря всплывающим рабочим колесам;
  • Удобный для техобслуживания электродвигатель.

Оснащение насоса

  • Многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами;
  • Герметизированные электродвигатели;
  • Встроенный обратный клапан;
  • Муфта в соответствии с NEMA;
  • Однофазный или трехфазный электродвигатель;
  • Термическое реле электродвигателя для однофазного электродвигателя.

Пример монтажа насоса

Комплект предварительно смонтированный на заводе изготовителе состоит из таких узлов:

  • Мембранный бак на 18 л;
  • Манометр;
  • Запорный вентель.

Монтаж системы

1. Агрегат;

2. Соединительный кабель двигателя;

3. Крепежный канат;

4. Резьбовой патрубок 1 1/4;

5. Резьбовой патрубок 1";

6. Fluidcontrol;

7. Подключение к сети;

8. Комплект манометрической схемы;

9. Тройник;

10. Заполнительный клапан для мембранного мембранного сосуда;

11. Патрубок на манометре.
