Коллектор Флексивент 1060160/52х8 / DN52 предназначен для настенного, напольного или потолочного монтажа в приточных или вытяжных системах вентиляции жилых помещений для распределения воздуха от вентиляционной установки или вентилятора по каналам Ø 52x117 мм х 8шт. Воздуховод фиксируется замком FlexiVent 03, который входит в комплект. Для обеспечения класса плотности "D" на канал надеваются два уплотнителя FlexiVent 0552, поставляется отдельно. Изготовлен из полипропилена (PP) с термопластическим эластомером (SEBS). Рабочая температура от -20° до +60°С.

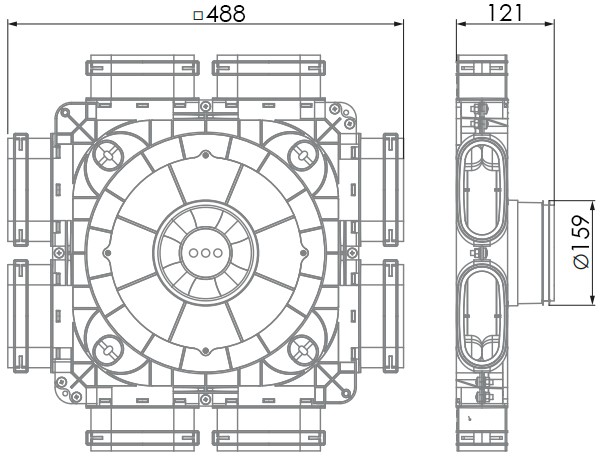

Габаритные размеры коллектора FlexiVent 1060160/52х8 / DN52
Потери давления и расхода воздуха коллектора Флексивент 1060160/52х8
| Расход, м3/ч |
Кол. подкл. каналов |
Приток потери, Па |
Вытяжка потери, Па |
| 30 |
1 |
4,2 |
4,6 |
| 60 |
2 |
4,8 |
5,3 |
| 90 |
3 |
5,9 |
6,5 |
| 120 |
4 |
7,3 |
8,1 |
| 150 |
5 |
9,2 |
10,1 |
| 180 |
6 |
11,5 |
12,6 |
| 210 |
7 |
14,2 |
15,6 |
| 240 |
8 |
17,3 |
19,0 |
Коллектор FlexiVent 1060160/52х8 последовательность монтажа
1. Закрепите коллектор на монтажной поверхности. При подборе крепежа (заказывается отдельно) нужно учитывать материал монтажной поверхности и вес изделия.
2. После стоит проложить воздуховоды, закрепив их на поверхности монтажной лентой.
3. Наденьте по два уплотнителя (приобретаются отдельно) на конце воздуховодов со стороны присоединения к фланцам, и по два уплотнителя на заглушки, для обеспечения нужной плотности и герметизации.
4. Вставьте воздуховоды с уплотнителями во фланцы.
5. Закройте заглушками (приобретаются отдельно) незадействованные фланцы.
6. Зафиксируйте воздуховоды и заглушки универсальными замками (входят в комплект поставки).
7. Подключите магистральный воздуховод к соответствующему патрубку коллектора.
Коллектор FlexiVent 1060160/52х8 / DN52 производится в Украине на заводе ВЕНТС (VENTS) крупнейшим производителем и экспортером вентиляционного оборудования. Качество воздуховодов и вентиляторов и комплектующих соответствует европейским и международным стандартам и требованиям по энергоэффективности, надежности и безопасности, что подтверждается соответствующими сертификатами.
Компания ОВК КОМПЛЕКТ - официальный дилер завода ВЕНТС на территории Украины. Мы реализуем продукцию не только конечному потребителю, а также монтажным и торговым организациям. У нас самые выгодные условия: оптовые цены, быстрая доставка и официальная гарантия!
Все воздуховоды и комплектующие системы полужестких каналов FlexiVent поддерживаются в достаточном количестве на складах компании в Киеве и Днепре. Если у Вас есть необходимость купить коллектор Флексивент 1060160/52х8 или любой другой - звоните нам по телефону ☎️+38 (044) 364-72-59, оформляйте заказ на нашем сайте https://ovk.ua или пишите на электронную почту [email protected]. Если Вам понадобится консультация - наши специалисты с радостью помогут!
